产品说明
信捷MA系列模块采用RS485通讯口，基于标Modbus通讯协议，具有广泛使用意义。其型号包括输入输出模块，模拟量输入模块，模拟量输出模块等，使PLC、触摸屏、一体机及其它支持Modbus协议的相关设备在温度，流量，液位、压力等过程控制系统中得到了广泛的应用，更好得满足了实际工业控制的需求。

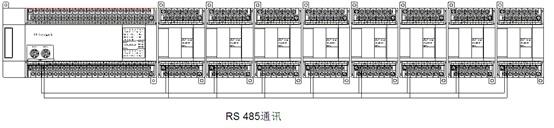

MA系列模块可通过RS485通讯与PLC、人机界面、一体机等其它设备相连接，一台设备最多可连接16个MA系列模块，并在整个系统中处于Modbus从站模式。
具体设备可包括：
信捷XD、XC系列可编程控制器；
信捷TG、TH、TP系列触摸屏；
信捷OP系列文本显示器；
其它可作为Modbus主站模式工作设备。
温度模块型号一览
|
型 号 |
功 能 |
|
MA-6PT-P |
6路PT100温度采集；精度0.1℃；6路PID输出 |
|
MA-6TCA-P |
6路热电偶温度采集；精度0.1℃；支持多种热电偶类型； DC-DC电源隔离设计，增强系统抗干扰能力。 支持PID实时自整定功能。 独立设置每路温度通道PID参数值，具备单独的寄存器地址空间。 |
一般规格
|
项目 |
规格 |
|
输入电源电压 |
DC24V±10% |
|
使用环境 |
无腐蚀性气体 |
|
环境温度 |
0℃~60℃ |
|
环境湿度 |
5~95% |
|
安装 |
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
|
项目 |
6PT-P |
6TCA-P |
|
模拟量输入信号 |
Pt100铂热电阻 |
K、S、E、N、B、T、J以及R型热电偶 |
|
测量温度范围 |
-100℃～350℃ |
0℃～1000℃ |
|
数字输出范围 |
-1000～3500 带符号位16位，二进制 |
0～10000 带符号位12位，二进制 |
|
PID输出范围 |
0～4095 |
|
|
控制精度 |
±0.1℃ |
|
|
分辨率 |
0.1℃ |
|
|
综合精确度 |
0.8%（相对最大值） |
|
|
转换速度 |
20ms/1通道 |
|
|
模拟量用电源 |
DC24V±10%，50mA |
|
注意：（1）无信号输入时，其通道数据为0。
（2）根据实际需要，连接Pt100铂热电阻或热电偶。
（3）热电偶所安装设备的外壳须接地。

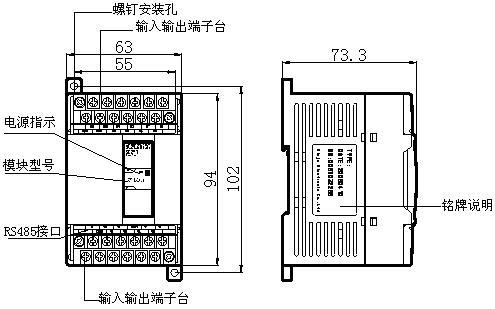

外观尺寸图（单位：mm）
