XCM系列运动型

XCM系列运动型
产品详情
产品特点
XCM系列运动型PLC,包含60点规格。
功能齐全,具备XC3系列的全部功能,能满足用户的各种使用需求
电源规格:AC220V(-E)
输入类型:NPN型
输出类型:晶体管(T)
支持高速计数(高达80KHz)、10路高速脉冲输出(高达100KHz)、通讯等特殊功能
标配RS232口,用于编程下载
标配RS485口,用于多种通讯
不支持外接扩展模块,但可外接扩展BD板

型号一览表

型号

输入点数

(DC24V)

输出点数

(R,T)

AC电源

DC电源


继电器输出

晶体管输出

晶体管继电器混合输出

继电器输出

晶体管输出

晶体管继电器混合输出

NPN型

-

XCM-60T-E

-

-

-

-

36点

24点


功能配置表
○用户选择  ×不支持   √支持

系列及点数

时钟

通信

扩展模块

BD板

高速计数路数

脉冲输出路数(T型/RT型)

外部中断

485通信

自由通信

递增模式

脉冲+方向

AB相

XCM系列

XCM-60

×

4

0

3

10※1

4

※1:使用BD板后,Y1不可用于脉冲输出。

基本规格

项目

规格

绝缘电压

DC500V   2MΩ以上

抗噪声

噪声电压1000Vp-p  1us脉冲1分钟

空气

无腐蚀性、可燃性气体

环境温度

0℃~60℃

环境湿度

5%~95%(无凝露)

通讯口1

RS-232,连接上位机、人机界面编程或调试

通讯口2

RS-232/RS-485,联网或连接智能仪表、变频器等

通讯口3

BD板扩展通讯口RS-232C/RS-485

安装

可用M3的螺丝固定或直接安装在宽35mm的DIN46277导轨上

接地

第三种接地(不可与强电系统公共接地)


性能规格

项 目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.5us

停电保持

使用FlashROM及锂电池

用户程序容量※1

160KB

I/O点数※2

总点数

60点

输入点数

36点    X0~X43

输出点数

24点    Y0~Y27

内部线圈(X)※3

544点:X0~X1037

内部线圈(Y)※4

544点:Y0~Y1037

内部线圈(M)

8768点

M0~M2999   【M3000~M7999】※5

特殊用※6  M8000~M8767

流程(S)

1024点

S0~S511   【S512~S1023】

定时器(T)

点数

640点

T0~T99:100ms不累计

T100~T199:100ms累计

T200~T299:10ms不累计

T300~T399:10ms累计

T400~T499:1ms不累计

T500~T599:1ms累计

T600~T639:1ms精确定时

规格

100mS定时器:设置时间0.1~3276.7秒

10mS定时器:设置时间0.01~327.67秒

1mS定时器:设置时间0.001~32.767秒

计数器(C)

点数

640点

C0~C299:16位顺计数器

C300~C598:32位顺/倒计数器

C600~C618:单相高速计数器

C620~C628:双相高速计数器

C630~C638:AB相高速计数器

规格

16位计数器:设置值K0~32,767

32位计数器:设置值-2147483648~+2147483647

数据寄存器(D)

5024字

D0~D2999   【D4000~D4999】※5

特殊用※6  D8000~D9023

FlashROM寄存器(FD)

1980字

FD0~FD1519

特殊用※6  FD8000~FD8349

特殊用※6  FD8890~FD8999

扩展内部寄存器(ED)※7

36864字

ED0~ED36863

保密寄存器(FS)※12

16字

FS0~FS15

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

备注:
※1:用户程序容量,指保密下载时的最大程序容量。
※2:I/O点数,指用户可从外部接入、输出信号的端子数。
※3:X,指内部输入继电器,超出I点数的X可用作中间继电器。
※4:Y,指内部输出继电器,超出O点数的Y可用作中间继电器。
※5:【】标志,为默认的断电保持区域,可更改,修改地址参阅《基本指令篇》手册附录1-4。
※6:特殊用,指被系统占用的特殊用途的寄存器,不可另作他用,详情参阅《基本指令篇》手册附录1。
※7:只有硬件版本在V3.0及以上的基本单元,才具有内部扩展寄存器ED。
※8:输入线圈、输出继电器/晶体管的编号为八进制数,其他存储器的编号均为十进制数。
※9:没有与外设实连的I/O可作为快速内部继电器使用。
※10:FlashROM寄存器不用设停电保持,停电时(无电池)其数据不会丢失。
※11:V3.3K及以后的编程软件中新添加,FS寄存器是挤占原先部分FD寄存器,故V3.3K及以后的编程软件中FD寄存器会有所减少。

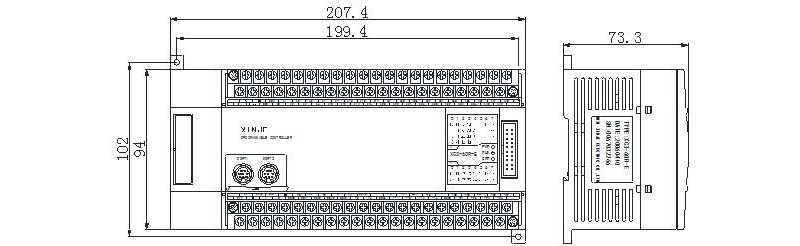

外观尺寸图(单位:mm)
