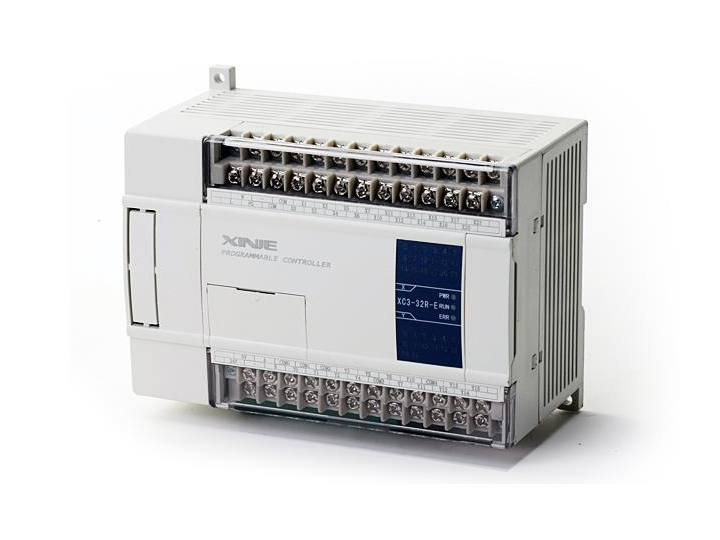

XC2系列基本型

XC2系列基本型
产品详情
产品特点
XC2系列基本型PLC,包含14、16、24、32、42、48、60点规格。
具备一般数据处理功能,能满足大多数场合的使用需求
拥有高速的运算处理速度(是XC3系列的2倍)
内部寄存器容量小于XC3系列
输入类型:NPN或PNP
输出类型:晶体管(T)、继电器(R)、晶体管继电器混合(RT,前两路为T)
电源规格:AC220V、DC24V
支持高速计数(高达80KHz)、2路高速脉冲输出(高达100KHz)、通讯等特殊功能
标配RS232口,用于编程下载
标配RS485口,用于通讯(16点除外)
不支持扩展模块,支持外接扩展BD板(14、16、42点除外)

型号一览表

型号

输入点数

(DC24V)

输出

点数

(R,T)

AC电源

DC电源


继电器输出

晶体管输出

晶体管继电器混合输出

继电器输出

晶体管输出

晶体管继电器混合输出

N

P

N

XC2-14R-E

XC2-14T-E

XC2-14RT-E

XC2-14R-C

XC2-14T-C

-

8点

6点

XC2-16R-E

XC2-16T-E

-

XC2-16R-C

XC2-16T-C

-

8点

8点

XC2-24R-E

XC2-24T-E

XC2-24RT-E

XC2-24R-C

XC2-24T-C

-

14点

10点

XC2-32R-E

XC2-32T-E

XC2-32RT-E

-

XC2-32T-C

-

18点

14点

XC2-42R-E

XC2-42T-E

XC2-42RT-E

- - -

24点

18点

XC2-48R-E

XC2-48T-E

XC2-48RT-E

-

XC2-48T-C

-

28点

20点

XC2-60R-E

XC2-60T-E

XC2-60RT-E

-

-

-

36点

24点

P

N

P

- - -

XC2-14PR-C

XC2-14PT-C

XC2-14PRT-C

8点

6点

XC2-16PR-E

-

XC2-16PRT-E

XC2-16PR-C

XC2-16PT-C

XC2-16PRT-C

8点

8点

XC2-24PR-E

XC2-24PT-E

XC2-24PRT-E

XC2-24PR-C

XC2-24PT-C

XC2-24PRT-C

14点

10点

- -

XC2-32PRT-E

- - -

18点

14点

XC2-42PR-E

- -

XC2-42PR-C

- -

24点

18点

-

XC2-48PT-E

XC2-48PRT-E

XC2-48PR-C

-

XC2-48PRT-C

28点

20点

-

XC2-60PT-E

XC2-60PRT-E

-

XC2-60PT-C

XC2-60PRT-C

36点

24点


功能配置表
○用户选择  ×不支持   √支持

系列及点数

时钟

通信

扩展

模块

BD板

高速计数路数

脉冲输出路数(T型

/RT型)

外部

中断

485

通信

自由

通信

递增

模式

脉冲+方向

AB相

XC2系列

XC2-14

×

×

5

2

2

2

3

XC2-16

×

×

×

×

5

2

2

2

3

XC2-24

×

5

2

2

2※1

3

XC2-32

×

5

2

>

2

2※1

3

XC2-42

×

×

5

2

2

2※1

3

XC2-48

×

5

2

2

2※1

3

XC2-60

×

5

2

2

2※1

3

※1:使用BD板后,Y1不可用于脉冲输出。。

基本规格

项目

规格

绝缘电压

DC500V   2MΩ以上

抗噪声

噪声电压1000Vp-p  1us脉冲1分钟

空气

无腐蚀性、可燃性气体

环境温度

0℃~60℃

环境湿度

5%~95%(无凝露)

通讯口1

RS-232,连接上位机、人机界面编程或调试

通讯口2

RS-232/RS-485,联网或连接智能仪表、变频器等

通讯口3

BD板扩展通讯口RS-232C/RS-485

安装

可用M3的螺丝固定或直接安装在宽35mm的DIN46277导轨上

接地

第三种接地(不可与强电系统公共接地)


性能规格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.5us

停电保持

使用FlashROM及锂电池

用户程序容量※1

128KB

I/O点数※2

总点数

14点

16点

24点

32点

42点

48点

60点

输入

点数

8点

X0~X7

8点

X0~X7

14点

X0~X15

18点

X0~X21

24点

X0~X27

28点

X0~X33

36点

X0~X43

输出

点数

6点

Y0~Y5

8点

Y0~Y7

10点

Y0~Y11

14点

Y0~Y15

18点

Y0~Y21

20点

Y0~Y23

24点

Y0~Y27

内部线圈(X)※3

544   点:X0~X1037

内部线圈(Y)※4

544   点:Y0~Y1037

内部线圈(M)

8768点

M0~M2999   【M3000~M7999】※5

特殊用※6  M8000~M8767

流程(S)

1024点

S0~S511   【S512~S1023】

定时器(T)

点数

640点

T0~T99:100ms不累计

T100~T199:100ms累计

T200~T299:10ms不累计

T300~T399:10ms累计

T400~T499:1ms不累计

T500~T599:1ms累计

T600~T639:1ms精确定时

规格

100mS定时器:设置时间0.1~3276.7秒

10mS定时器:设置时间0.01~327.67秒

1mS定时器:设置时间0.001~32.767秒

计数器(C)

点数

640点

C0~C299:16位顺计数器

C300~C598:32位顺/倒计数器

C600~C618:单相高速计数器

C620~C628:双相高速计数器

C630~C638:AB相高速计数器

规格

16位计数器:设置值K0~32,767

32位计数器:设置值-2147483648~+2147483647

数据寄存器(D)

2612字

D0~D999   【D4000~D4999】※5

特殊用※6  D8000~D8511

特殊用※6  D8630~D8729

FlashROM寄存器

(FD)

496字

FD0~FD111

特殊用※6  FD8000~FD8383

保密寄存器(FS)※12

16字

FS0~FS15

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

备注:
※1:用户程序容量,指保密下载时的最大程序容量。
※2:I/O点数,指用户可从外部接入、输出信号的端子数。
※3:X,指内部输入继电器,超出I点数的X可用作中间继电器。
※4:Y,指内部输出继电器,超出O点数的Y可用作中间继电器。
※5:【】标志,为默认的断电保持区域,可更改,修改地址参阅《基本指令篇》手册附录1-4。
※6:特殊用,指被系统占用的特殊用途的寄存器,不可另作他用,详情参阅《基本指令篇》手册附录1。
※7:只有硬件版本在V3.0及以上的基本单元,才具有内部扩展寄存器ED。
※8:输入线圈、输出继电器/晶体管的编号为八进制数,其他存储器的编号均为十进制数。
※9:没有与外设实连的I/O可作为快速内部继电器使用。
※10:FlashROM寄存器不用设停电保持,停电时(无电池)其数据不会丢失。
※11:V3.3K及以后的编程软件中新添加,FS寄存器是挤占原先部分FD寄存器,故V3.3K及以后的编程软件中FD寄存器会有所减少。

外观尺寸图(单位:mm)

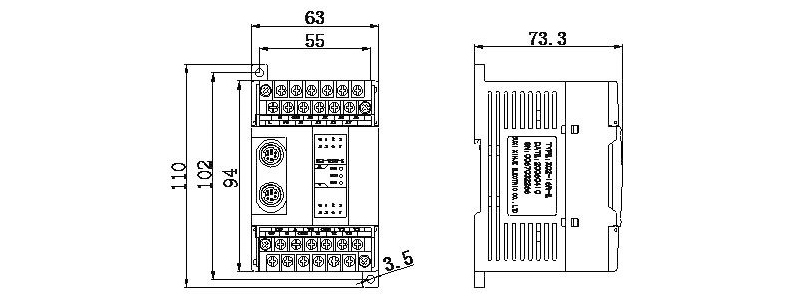

XC2-14/16:

XC2-24/32:

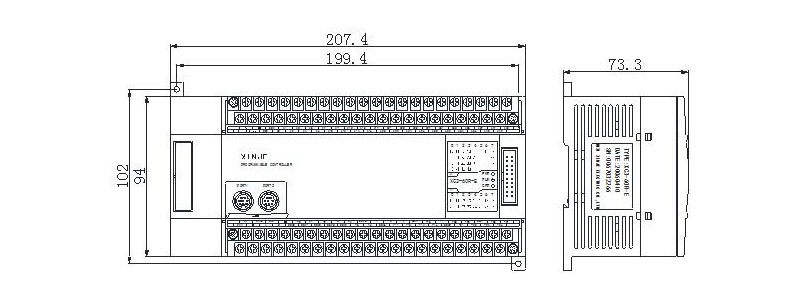

XC2-48/60:

XC2-42:
