CAM系列电子凸轮专机

CAM系列电子凸轮专机
产品详情

产品特点

CAM系列飞剪、追剪专用机型,支持2~4路电子凸轮功能,包含16、32、60点规格。
同时支持多路2轴直线差补、圆弧插补运动控制(CAM2不支持)
支持手摇轮输入,支持极坐标功能(CAM2不支持)

NPN型输入,晶体管(T)/晶体管继电器混合(RT)输出,AC220V(E)
支持基本的逻辑控制和数据运算
速度是XC系列的12倍,具备更大的内部资源空间

支持自由格式通讯、MODBUS通讯、X-NET现场总线功能

支持高速计数(高达80KHz)、2~10轴脉冲输出(高达100KHz)、频率测量等特殊功能

标配USB口,用于编程下载

最多支持10~16个扩展模块、1个扩展ED、1~2个扩展BD

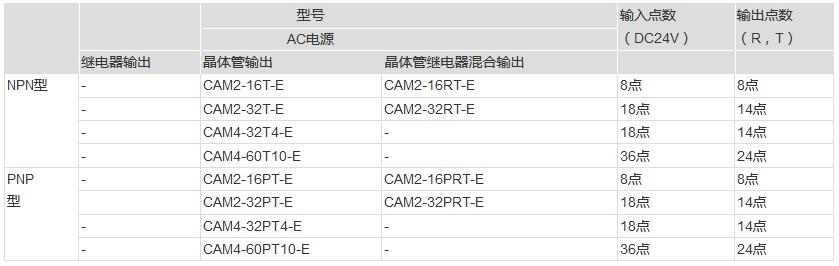

型号一览表

注意:PNP型PLC为定制机。

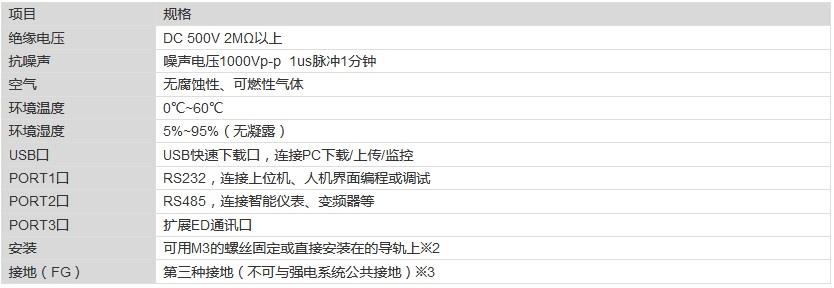

基本规格

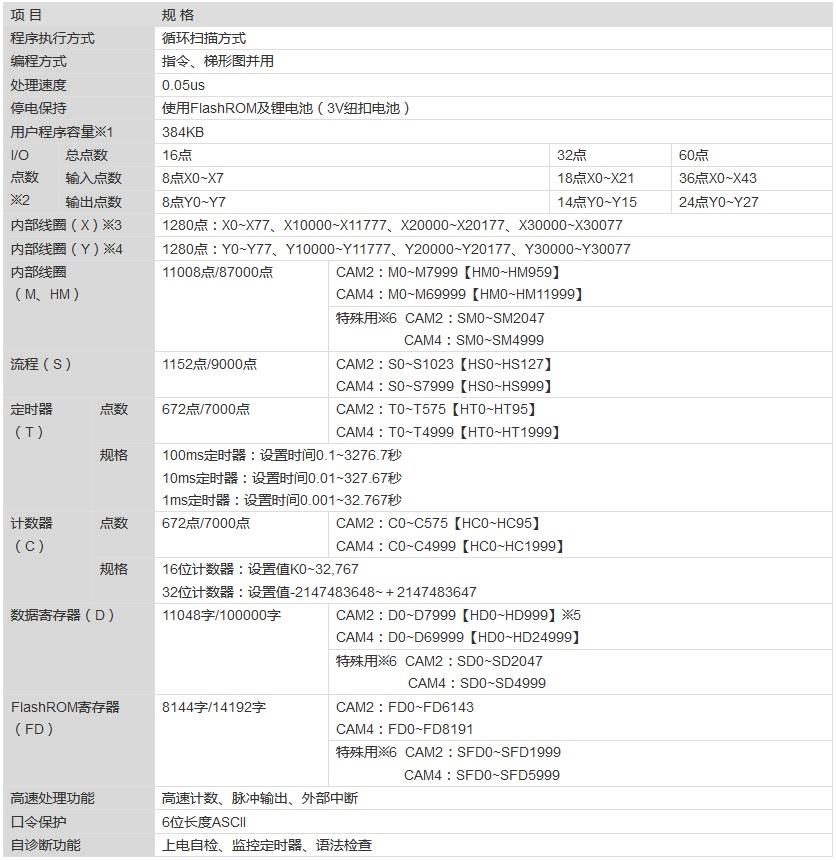

性能规格

注释:

※1:用户程序容量,指保密下载时的最大程序容量。

※2:I/O点数,指用户可从外部接入、输出信号的端子数。

※3:X,指内部输入继电器,超出I点数的X可用作中间继电器。

※4:Y,指内部输出继电器,超出O点数的Y可用作中间继电器。

※5:【】标志,为默认的断电保持区域,不可更改。

※6:特殊用,指被系统占用的特殊用途的寄存器,不可另作他用,详情参阅附录1。

※7:输入线圈、输出继电器/晶体管的编号为八进制数,其他存储器的编号均为十进制数。

※8:没有与外设实连的I/O可作为快速内部继电器使用。

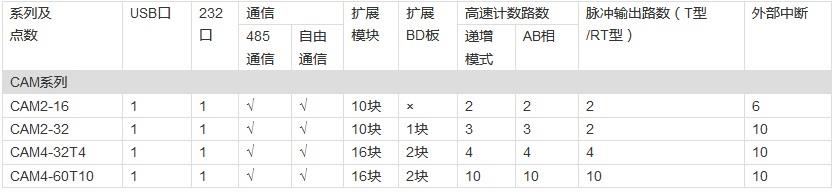

功能配置表

×不支持   √支持

注意:所有机型均标配时钟功能。


外观尺寸图(单位:mm)

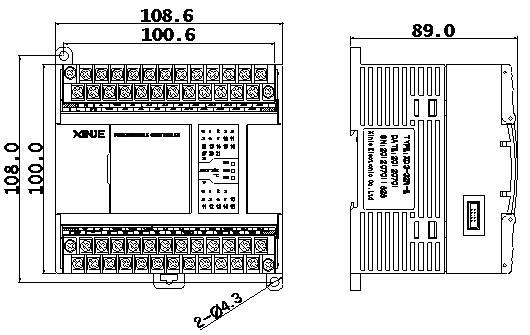

16点外观尺寸图:


32点外观尺寸图:

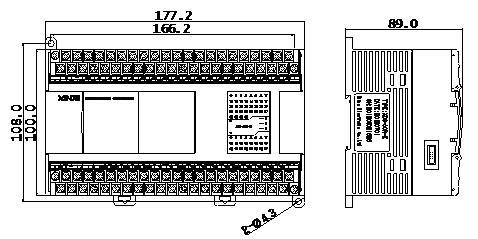

60点外观尺寸图:
