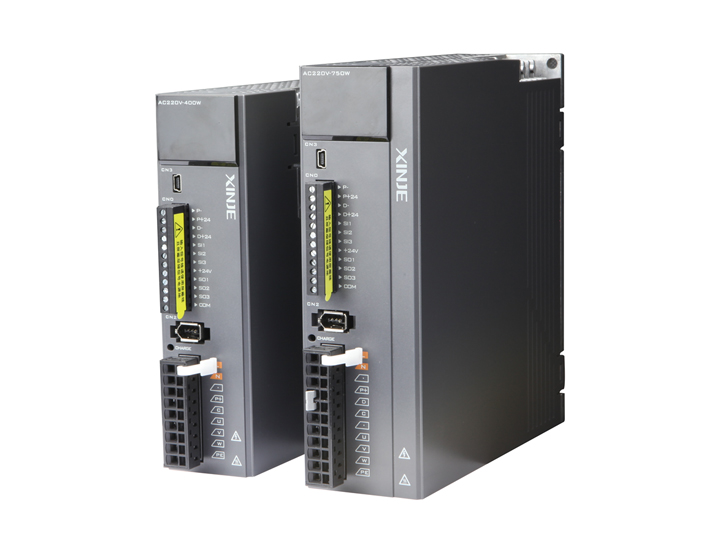

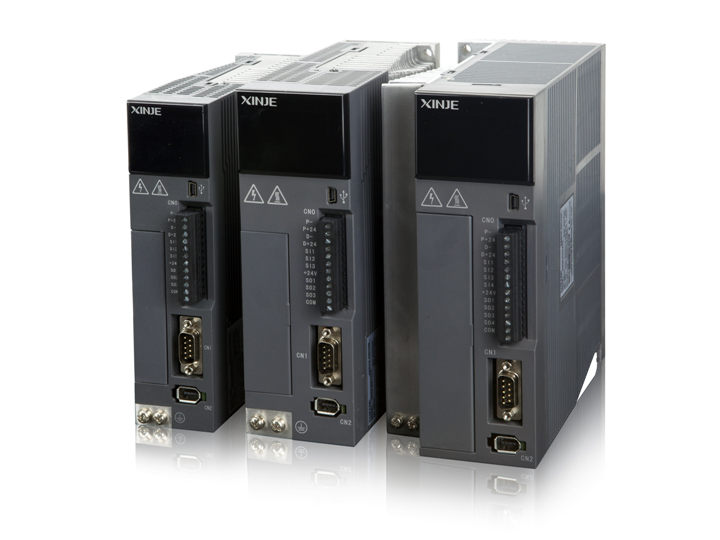

DS5L1-PTA伺服驱动器

DS5L1-PTA伺服驱动器
产品详情

产品说明

三种控制方式,无缝切换:位置控制、速度控制、转矩控制
750W及以下:3路DI输入/3路DO输出;750W:4路DI输入/4路DO输出

输入形态:脉冲+方向、AB相脉冲、CW/CCW信号
输入频率:集电极开路200kpps,差分500kpps

接口电路:集电极(+24V电平),差分(+5V电平)

通讯口:RS232 RS485标配


命名规则



1:

系列名称

DS5L1:脉冲型小体积伺服驱动器

2:

输入电压

2:AC220V



4:AC380V

3:

功率

0P1:0.1KW



0P2:0.2KW



0P4:0.4KW



0P7:0.75KW

4:

编码器类型

PTA:通讯编码器


规格参数

项目

DS5L1系列脉冲型



基本规格

功率范围

0.1~0.75KW

输入电源

单/三相AC200V~240V,50/60Hz

编码器反馈

17Bit/23Bit通讯编码器

控制方式

三相全波整流IPM PWM控制、正弦波电流驱动方式

使用

环境

环境温度

运行:-10~+40℃(无凝露)/保存:−20~+60℃(无凝露)

环境湿度

运行/保存:90%RH以下(无凝露)

耐振动/耐冲击

4.9m/s2/ 19.6m/s2

功能

保护功能

过压、欠压、过热、过流、过载、超速、模拟输入异常、位置偏差过大、输出短路、编码器异常、再生异常保护、超程保护、振荡保护、运行断线保护等

动态制动器

通讯功能

RS232/RS485:标准MODBUS RTU协议

制动电阻

内置制动电阻、可外接制动电阻

显示及操作

5位LED指示灯、电源指示灯、4个按键操作

负载变动率

0~100%负载时:±0.01%以下(额定转速时)

电压变动率

额定电压±10%:0.01%(额定转速时)

温度变动率

20±25℃:±0.1%以下(额定转速时)

输入输出信号

位置

输出

输出形态

分频功能

集电极Z相输出

支持

模拟量输入

数字输入

750W及以下:3路SI输入;750W:4路SI输入

伺服使能、报警清除、禁止正转、禁止反转、转矩限制选择、内部速度选择、齿轮比切换、模式切换、脉冲输入禁止、零速锁定、位置偏差清除、内部位置换步信号、内部控制模式方向切换

数字输出

750W及以下:3路SO输入;750W:4路SO输入

定位完成、伺服准备就绪、报警输出、转矩限制输出、同速检测、旋转检测、速度到达、制动器释放输出、警告输出

位置控制模式

最大输入脉冲频率

集电极开路:200kpps

差分:500kpps

脉冲指令模式

可接受18~24V脉冲+方向、AB相脉冲、CW/CCW信号

控制方式

外部脉冲/内置位置

前馈补偿

0~100%(设定分辨率为1%)

定位完成宽度设定

0~65535指令单位(设定分辨率为1指令单位)

电子齿轮比

1/10000≤B/A≤10000

速度控制模式

控制方式

内部三段速、外部速度模式

指令平滑方式

低通滤波,平滑滤波器

模拟量输入

电压范围

输入阻抗

转矩限制

内部参数

速度变动率

外部负载额定变动0~100%负载时:±0.01%以下(额定转速时)

额定电压±10%:0.01%(额定转速时)

环境温度20±25℃:±0.1%以下(额定转速时)

转矩控制模式

控制方式

内部转矩

指令平滑方式

低通滤波,平滑滤波器

模拟量输入

电压范围

输入阻抗

速度限制

支持

总线控制模式

控制轴数

通讯协议



产品尺寸(单位:mm)

DS5L1-20P1-PTA、DS5L1-20P2-PTA、DS5L1-20P4-PTA

DS5L1-20P1 20P2 20P4尺寸图.png

DS5L1-20P7-PTA
