产品说明
全数字控制技术，超低电机运行噪声
供电电压可达220VAC
输出电流有效值可达7.0A
细分动态可选
可驱动任何7.0A以下3，6线三相步进电机
光隔离信号输入
电流设定方便，任意档可选
具有过压、过流保护功能
型号说明
DP-7022：脉冲控制信号接24V；
DP-7022-L：脉冲控制信号接5V。
技术规格
|
项 目 |
最小值 |
典型值 |
最大值 |
|
输入电源电压（VAC） |
200 |
220 |
240 |
|
输出电流有效值（A） |
0 |
－ |
7 |
|
逻辑输入电流（mA） |
4 |
7 |
16 |
|
步进脉冲频率（KHz） |
0 |
－ |
200 |
|
绝缘电阻（MΩ） |
500 |
－ |
－ |
|
环境温度 |
0℃～50℃ |
||
|
最高工作温度 |
60℃ |
||
|
湿度 |
40%～90％ RH（不能结露或有水珠） |
||
|
振动 |
5.9m/s2 Max |
||
|
保存温度 |
－20℃～65℃ |
||
电流设定
用单圈电位器可设定0～7.0A之间任意电流级别。
细分设定
细分精度由SW2~SW5四位拨码开关控制，详细设置如下表所示：
|
细分倍数 |
步数/圈(1.8°/整步) |
SW2 |
SW3 |
SW4 |
SW5 |
|
1 |
200 |
OFF |
OFF |
OFF |
OFF |
|
2 |
400 |
OFF |
OFF |
OFF |
ON |
|
4 |
800 |
OFF |
OFF |
ON |
OFF |
|
8 |
1600 |
OFF |
OFF |
ON |
ON |
|
16 |
3200 |
OFF |
ON |
OFF |
OFF |
|
32 |
6400 |
OFF |
ON |
OFF |
ON |
|
64 |
12800 |
OFF |
ON |
ON |
OFF |
|
128 |
25600 |
OFF |
ON |
ON |
ON |
|
5 |
1000 |
ON |
OFF |
OFF |
OFF |
|
10 |
2000 |
ON |
OFF |
OFF |
ON |
|
20 |
4000 |
ON |
OFF |
ON |
OFF |
|
25 |
5000 |
ON |
OFF |
ON |
ON |
|
40 |
8000 |
ON |
ON |
OFF |
OFF |
|
50 |
10000 |
ON |
ON |
OFF |
ON |
|
100 |
20000 |
ON |
ON |
ON |
OFF |
|
200 |
40000 |
ON |
ON |
ON |
ON |

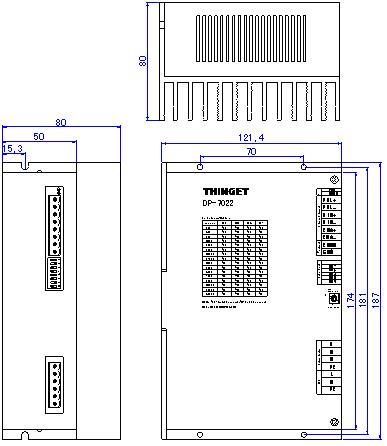

外形尺寸（单位：mm）
