90系列电机

90系列电机
产品详情

产品说明

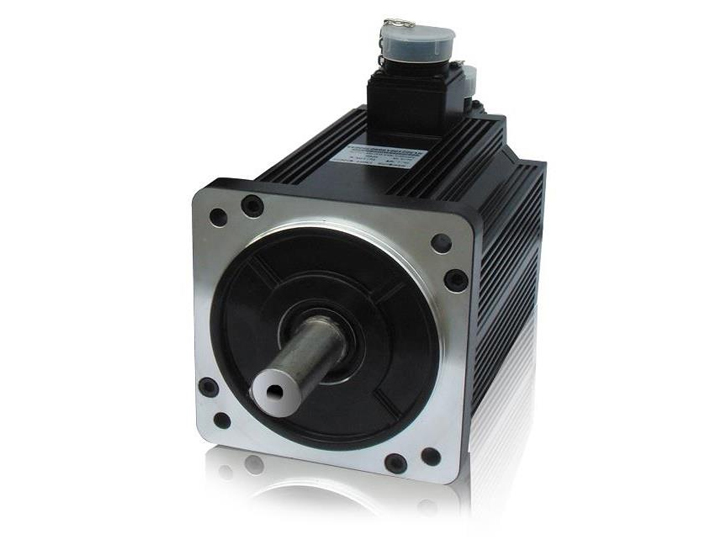

DS系列伺服专用电机
适配DS系列0.75KW伺服驱动器
编码器线数2500ppr

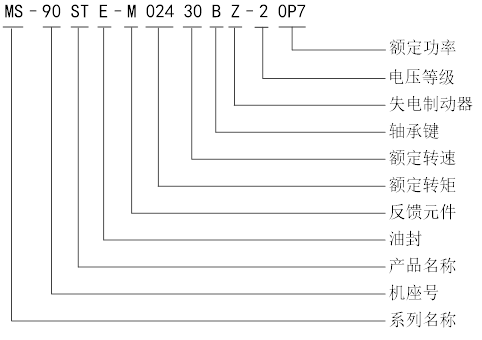

命名规则




系列名称

MS系列伺服电机

机座号

90

产品名称

ST

正弦波驱动器电动机

油封

不带油封(130ST及以上标 配油封,型号没有E)

E

带油封(仅60ST、80ST系列带油封的型号命名有区分)

反馈元件

M

增量式编码器(2500线光电编码器)

额定转矩(N.m)

024

2.39

额定转速(rpm)

30

3000

轴承键

A

无键

B

带键

失电制动器

无失电制动器

Z

带失电制动器

电压等级

2

220V级

功率(KW)

0P7

0.75


规格参数

电压等级

220V

电机型号 MS-

90ST-M02430□□-20P7

电机代码

0021

额定功率(KW)

0.75

额定电流(A)

3.0

额定转速(rpm)

3000

最高转速(rpm)

4000

额定转矩(N·m)

2.4

峰值转矩(N·m)

7.1

反电势常数(V/krpm)

51

力矩系数(N·m/A)

0.8

转子惯量(Kg·m2)

2.45×10-4

绕组(线间)电阻(Ω)

3.2

绕组(线间)电感(mH)

7.0

电气时间常数(ms)

2.19

重量(Kg)

3.4

编码器线数(PPR)

2500

极对数

4

电机绝缘等级

Class B(130℃)

防护等级

IP65

使用环境

环境温度

0℃~40℃

环境湿度

相对湿度<90%(不结露条件)

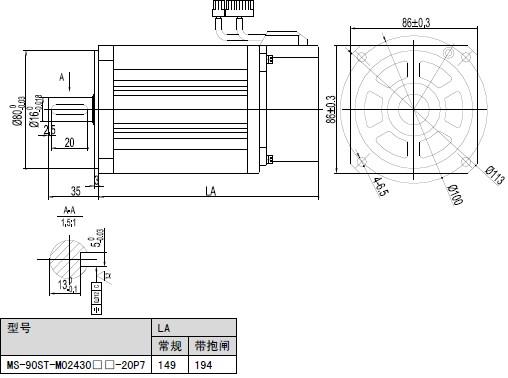

产品尺寸(单位:mm)
