XDME系列基本单元

XDME系列基本单元
产品详情
产品特点
XDME系列以太网PLC,包含30、60点规格。
兼容XDM的所有功能,带2个以太网口,支持以太网通讯
速度是XC系列的12倍,具备更大的内部资源空间
输入类型:NPN
输出类型:晶体管(T)
电源规格:AC220V、DC24V
支持X-NET现场总线功能
支持高速计数(高达80KHz)、4~10轴脉冲输出(高达100KHz)、频率测量等特殊功能
标配2个以太网口、1个232口、1个485口
支持1~16个扩展模块、1个扩展ED、1~2个扩展BD

型号一览表

型号

输入点数

(DC24V)

输出点数

(R,T)

AC电源

DC电源


继电器输出

晶体管输出

晶体管继电器

混合输出

继电器输出

晶体管输出

晶体管继电器

混合输出

NPN型

-

XDME-30T4-E

-

-

XDME-30T4-C

-

16点

14点

>

XDME-60T4-E

-

-

-

-

-

36点

24点

-

XDME-60T10-E

-

-

-

-

36点

24点

注意:PNP型PLC可定制。

基本规格

项目

规格

绝缘电压

DC 500V 2MΩ以上

抗噪声

噪声电压1000Vp-p  1us脉冲1分钟

空气

无腐蚀性、可燃性气体

环境温度

0℃~60℃

环境湿度

5%~95%(无凝露)

USB口

PORT1口

RS232,连接上位机、人机界面编程或调试

PORT2口

RS485,连接智能仪表、变频器等

以太网口

RJ45*2,连接上位机、监控,与局域网内的其他设备通讯

安装

可用M3的螺丝固定或直接安装在的导轨上

接地(FG)

第三种接地(不可与强电系统公共接地)


性能规格

项目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.01~0.03us

停电保持

使用FlashROM及锂电池(3V纽扣电池)

用户程序容量※1

1MB

I/O

点数

※2

总点数

30点

60点

输入点数

16点X0~X17

36点X0~X43

输出点数

14点Y0~Y15

24点Y0~Y27

内部线圈(X)※3

1280点:X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈(Y)※4

1280点:Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈

(M、HM)

87000点

M0~M69999【HM0~HM11999】

特殊用※6  SM0~SM4999

流程(S)

9000点

S0~S7999【HS0~HS999】

定时器(T)

点数

7000点

T0~T4999【HT0~HT1999】

规格

100ms定时器:设置时间0.1~3276.7秒

10ms定时器:设置时间0.01~327.67秒

1ms定时器:设置时间0.001~32.767秒

计数器(C)

点数

7000点

C0~C4999【HC0~HC1999】

规格

16位计数器:设置值K0~32,767

32位计数器:设置值-2147483648~+2147483647

数据寄存器(D)

100000字

D0~D69999※7【HD0~HD24999】

特殊用※6  SD0~SD4999

FlashROM寄存器

(FD)

14192字

FD0~FD8191

特殊用※6  SFD0~SFD5999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

注释:
※1:用户程序容量,指保密下载时的最大程序容量。
※2:I/O点数,指用户可从外部接入、输出信号的端子数。
※3:X,指内部输入继电器,超出I点数的X可用作中间继电器。
※4:Y,指内部输出继电器,超出O点数的Y可用作中间继电器。
※5:【】标志,为默认的断电保持区域,不可更改。
※6:特殊用,指被系统占用的特殊用途的寄存器,不可另作他用,详情参阅附录1。
※7:输入线圈、输出继电器/晶体管的编号为八进制数,其他存储器的编号均为十进制数。
※8:没有与外设实连的I/O可作为快速内部继电器使用。

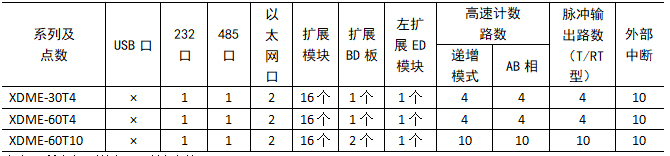

功能配置表
×不支持   √支持


外观尺寸图(单位:mm)

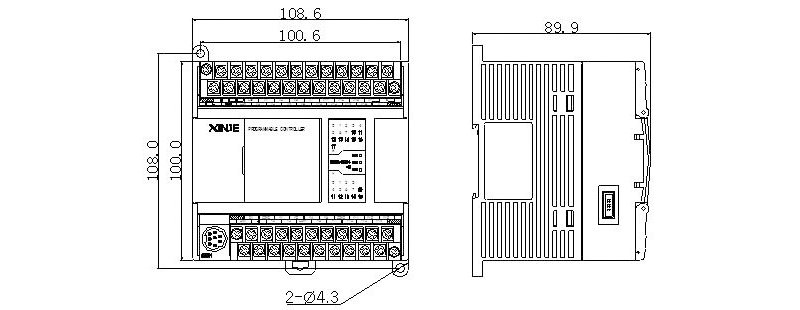

XDME-30T4:

XDME-60T4、XDME-60T10:
