产品特点
XD2系列基本型PLC，包含16、24、32、48、60点规格。
适用于小点数的简单应用场合，能够满足用户的基本使用需求。
速度和容量较XC系列大幅度提升
输入类型：NPN
输出类型：晶体管（T）、继电器（R）
电源规格：AC220V
支持基本顺控指令和部分应用指令
支持X-NET现场总线功能
支持高速计数、脉冲输出、频率测量等特殊功能
标配RS232口，用于编程下载
不支持右扩展模块、但可外接左扩展ED、扩展BD（16点除外）

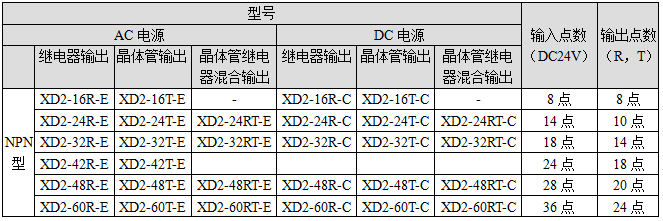

型号一览表
基本规格
|
项目 |
规格 |
|
绝缘电压 |
DC500V 2MΩ以上 |
|
抗噪声 |
噪声电压1000Vp-p 1us脉冲1分钟 |
|
空气 |
无腐蚀性、可燃性气体 |
|
环境温度 |
0℃~60℃ |
|
环境湿度 |
5%~95%（无凝露） |
|
PORT0 |
RS-232，X-NET通讯方式，程序上下载和监控 |
|
PORT1 |
RS-232，连接触摸屏或上位机调试 |
|
PORT2 |
RS-485，连接智能仪表、变频器等 |
|
PORT3 |
扩展ED通讯口 |
|
安装 |
可用M3的螺丝固定或直接安装在宽35mm的DIN46277导轨上 |
|
接地 |
第三种接地（不可与强电系统公共接地） |

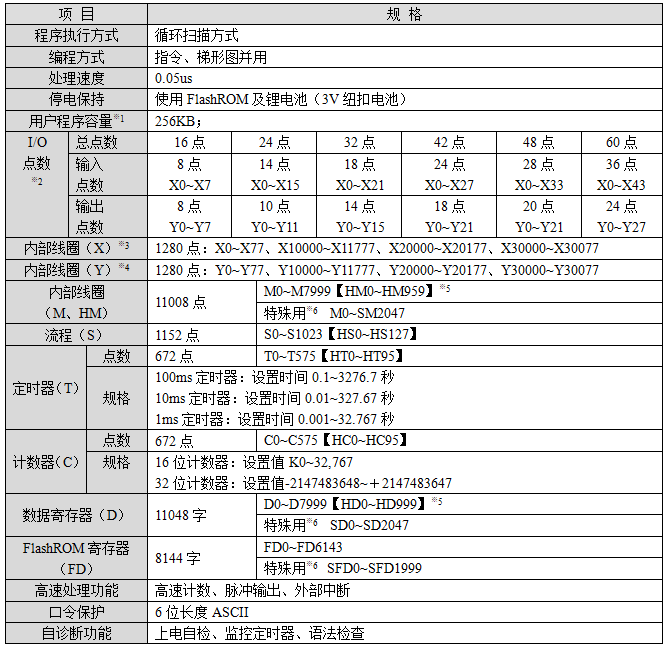

性能规格
注释：
※1：用户程序容量，指保密下载时的最大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。
※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。
※5：【】标志，为默认的断电保持区域,不可更改。
※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用。
※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。
※8：没有与外设实连的I/O可作为快速内部继电器使用。

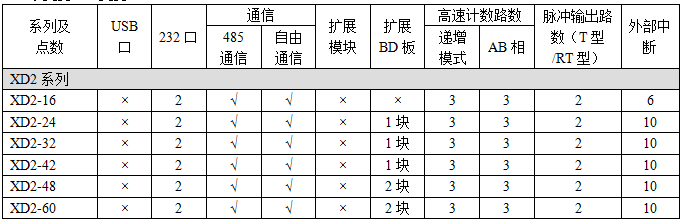

功能配置表
×不支持 √支持
注意：所有机型均标配时钟功能。
外观尺寸图（单位：mm）

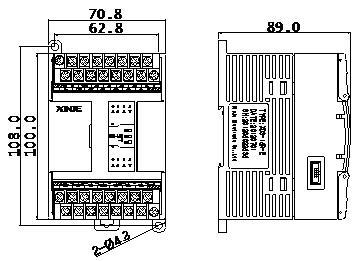

16点外观尺寸图：

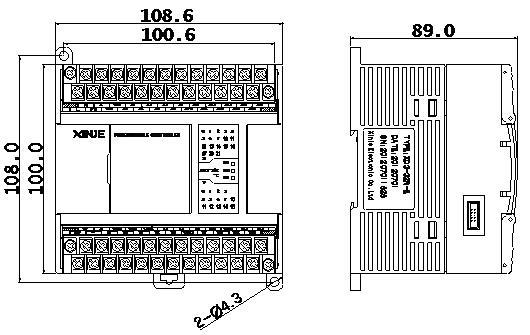

24/32点外观尺寸图：

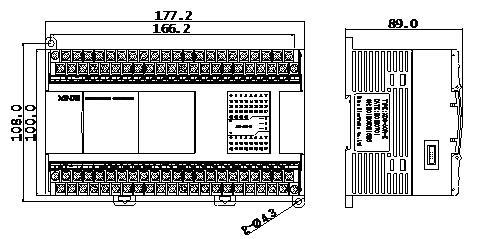

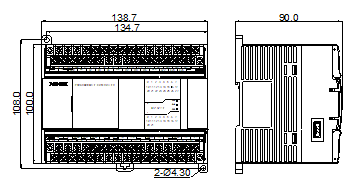

48/60点外观尺寸图：
48/60点外观尺寸图：
