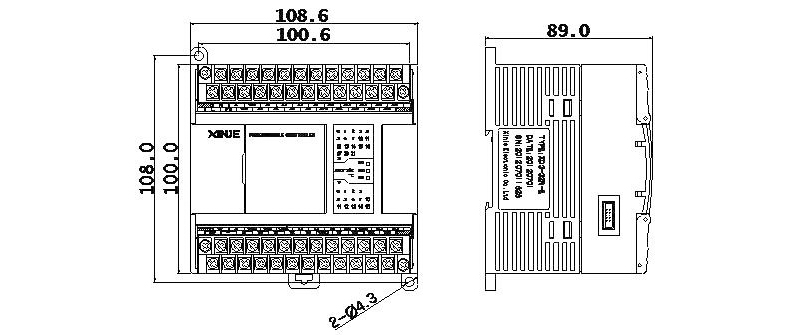

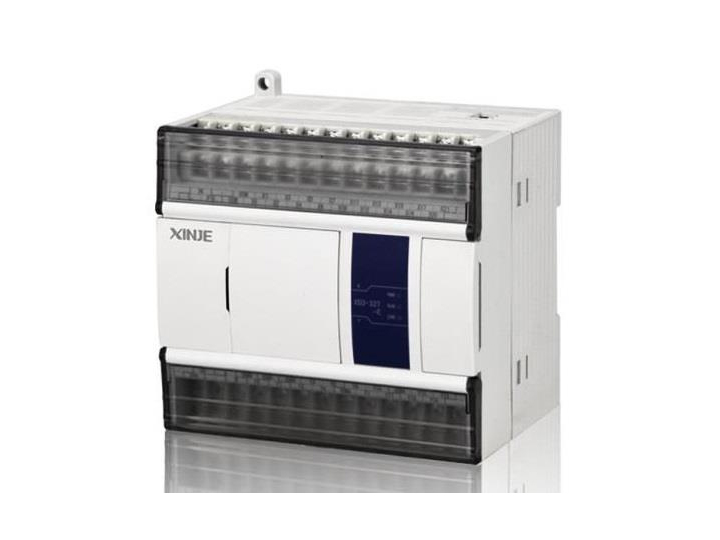

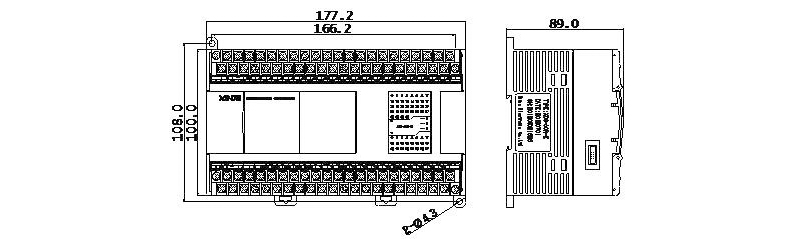

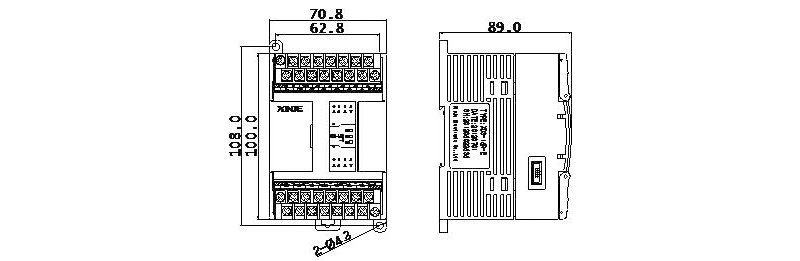

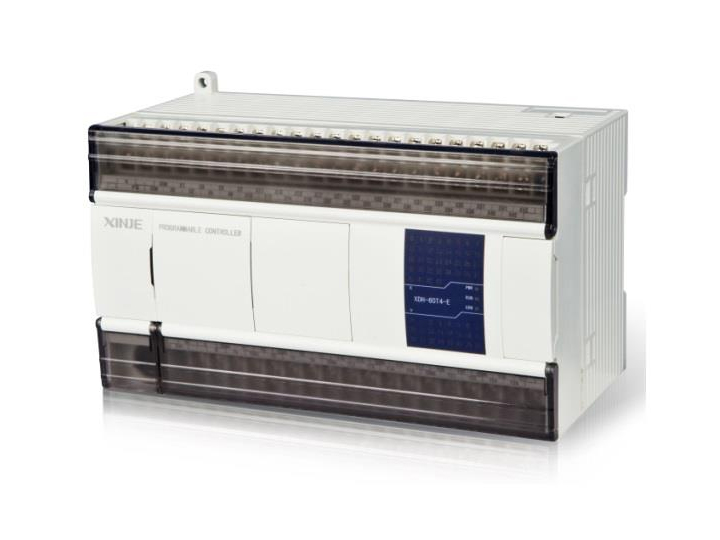

型号 |
输入点数（DC24V） |
输出点数（R，T） |
||||||
|
AC电源 |
DC电源 |
|||||||
|
|
继电器输出 |
晶体管输出 |
晶体管继电器混合输出 |
继电器输出 |
晶体管输出 |
晶体管继电器混合输出 |
||
|
N P N 型 |
XD3-16R-E |
XD3-16T-E |
XD3-16RT-E |
XD3-16R-C |
XD3-16T-C |
XD3-16RT-C |
8点 |
8点 |
|
XD3-24R-E |
XD3-24T-E |
XD3-24RT-E |
XD3-24R-C |
>
XD3-24T-C |
XD3-24RT-C |
14点 |
10点 |
|
|
- |
XD3-24T4-E |
- |
- |
XD3-24T4-C |
- |
14点 |
10点 |
|
|
XD3-32R-E |
XD3-32T-E |
XD3-32RT-E |
XD3-32R-C |
XD3-32T-C |
XD3-32RT-C |
18点 |
14点 |
|
|
- |
XD3-32T4-E |
- |
- |
- |
- |
18点 |
14点 |
|
|
XD3-48R-E |
XD3-48T-E |
XD3-48RT-E |
XD3-48R-C |
XD3-48T-C |
XD3-48RT-C |
28点 |
20点 |
|
|
XD3-60R-E |
XD3-60T-E |
XD3-60RT-E |
XD3-60R-C |
XD3-60T-C |
XD3-60RT-C |
36点 |
24点 |
|
|
P N P 型 |
XD3-16PR-E |
XD3-16PT-E |
- |
XD3-16PR-C |
XD3-16PT-C |
- |
8点 |
8点 |
|
XD3-24PR-E |
XD3-24PT-E |
XD3-24PRT-E |
XD3-24PR-C |
XD3-24PT-C |
XD3-24PRT-C |
14点 |
10点 |
|
|
XD3-32PR-E |
XD3-32PT-E |
XD3-32PRT-E |
XD3-32PR-C |
XD3-32PT-C |
>
XD3-32PRT-C |
18点 |
14点 |
|
|
- |
XD3-48PT-E |
- |
- |
XD3-48PT-C |
- |
28点 |
20点 |
|
|
- |
XD3-60PT-E |
- |
- |
XD3-60PT-C |
- |
36点 |
24点 |
|
|
项目 |
规格 |
|
绝缘电压 |
DC 500V 2MΩ以上 |
|
抗噪声 |
噪声电压1000Vp-p 1us脉冲1分钟 |
|
空气 |
无腐蚀性、可燃性气体 |
|
环境温度 |
0℃~60℃ |
|
环境湿度 |
5%~95%（无凝露） |
|
USB口 |
USB快速下载口，连接PC下载/上传/监控 |
|
PORT1口 |
RS232，连接上位机、人机界面编程或调试 |
|
PORT2口 |
RS485，连接智能仪表、变频器等 |
|
PORT3口 |
扩展ED通讯口 |
|
安装 |
可用M3的螺丝固定或直接安装在的导轨上※2 |
|
接地（FG） |
第三种接地（不可与强电系统公共接地）※3 |
|
项 目 |
规 格 |
|||||||
|
程序执行方式 |
循环扫描方式 |
|||||||
|
编程方式 |
指令、梯形图并用 |
|||||||
|
处理速度 |
0.05us |
|||||||
|
停电保持 |
使用FlashROM及锂电池（3V纽扣电池） |
|||||||
|
用户程序容量※1 |
256KB； |
|||||||
|
I/O 点数 ※2 |
总点数 |
16点 |
24点 |
32点 |
48点 |
60点 |
||
|
输入 点数 |
8点 X0~X7 |
14点 X0~X15 |
18点 X0~X21 |
28点X0~X33 |
36点X0~X43 |
|||
|
输出 点数 |
8点 Y0~Y7 |
10点 Y0~Y11 |
14点 Y0~Y15 |
20点Y0~Y21 |
24点Y0~Y27 |
|||
|
内部线圈（X）※3 |
1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 |
|||||||
|
内部线圈（Y）※4 |
1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 |
|||||||
|
内部线圈 （M、HM） |
11008点 |
M0~M7999【HM0~HM959】※5 |
||||||
|
特殊用※6 M0~SM2047 |
||||||||
|
流程（S） |
1152点 |
S0~S1023【HS0~HS127】 |
||||||
|
定时器（T） |
点数 |
672点 |
T0~T575【HT0~HT95】 |
|||||
|
规格 |
100ms定时器：设置时间0.1~3276.7秒 10ms定时器：设置时间0.01~327.67秒 1ms定时器：设置时间0.001~32.767秒 |
|||||||
|
计数器（C） |
点数 |
672点 |
C0~C575【HC0~HC95】 |
|||||
|
规格 |
16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 |
|||||||
|
数据寄存器（D） |
11048字 |
D0~D7999【HD0~HD999】※5 |
||||||
|
特殊用※6 SD0~SD2047 |
||||||||
|
FlashROM寄存器 （FD） |
8144字 |
FD0~FD6143 |
||||||
|
特殊用※6 SFD0~SFD1999 |
||||||||
|

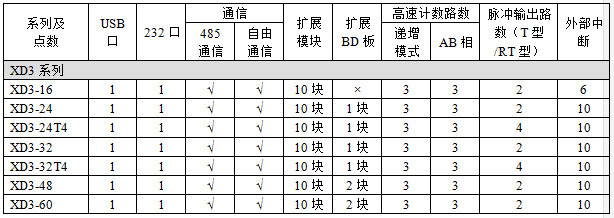

高速处理功能 |
高速计数、脉冲输出、外部中断 |
|||||||
|
口令保护 |
6位长度ASCII |
|||||||
|
自诊断功能 |
上电自检、监控定时器、语法检查 |
|||||||
