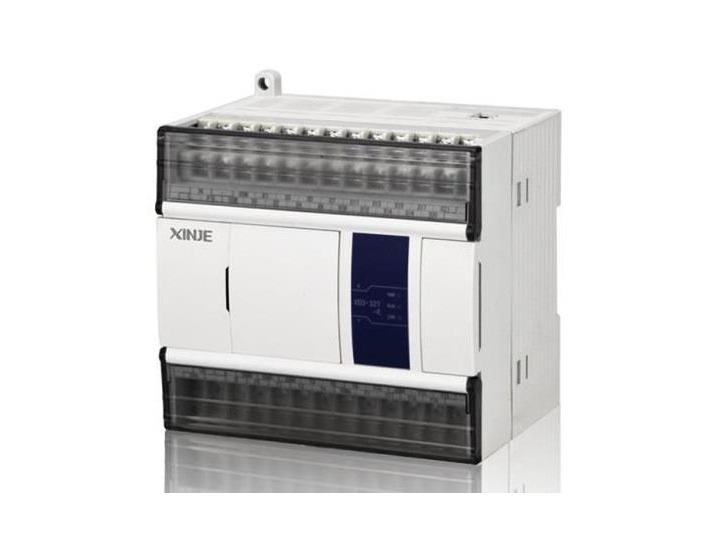

①：产品系列 |
XD：XD系列可编程控制器 |
|
②：系列分类 |
1：XD1系列经济型 2：XD2系列基本型 3：XD3系列标准型 5：XD5系列增强型 M：XDM系列运动控制型 C：XDC运动总线控制型 |
|
③：以太网功能 |
E：支持以太网通讯 无：不支持 |
|
④：输入输出点数 |
16：8输入/8输出 24：14输入/10输出 30：16输入/14输出 32：18输入/14输出（或者16入/16出） 48：28输入/20输出 60：36输入/24输出 |
|
⑤：输入点类型 |
无：NPN型输入 P：PNP型输入 |
|
⑥：输出点类型 |
R：继电器输出 T：晶体管输出 RT：继电器晶体管混合输出 |
|
⑦：脉冲路数 |
无：⑤为T/RT时表示两路脉冲输出 4：表示4路脉冲输出 6：表示6路脉冲输出 10：表示10路脉冲输出 |
|
⑧：程序容量 |
无：标准型 L：扩容型 |
|
⑨：供电电源 |
E：供电电源AC220V C：供电电源DC24V |
|
型号 |
输入点数 （DC24V） |
输出点数 （R，T） |
||||||
|
AC电源 |
DC电源 |
|||||||
|
|
继电器输出 |
晶体管输出 |
晶体管继电器混合输出 |
继电器输出 |
晶体管输出 |
晶体管继电器混合输出 |
||
|
NPN型 |
- |
XDM-24T4-E |
- |
- |
XDM-24T4-C |
- |
14点 |
10点 |
|
- |
XDM-32T4-E |
- |
- |
XDM-32T4-C |
- |
18点 |
14点 |
|
|
- |
XDM-60T4-E |
- |
- |
XDM-60T4-C |
- |
36点 |
24点 |
|
|
- |
XDM-60T10-E |
- |
- |
XDM-60T10-C |
- |
36点 |
24点 |
|
|
- |
XDM-60T4L-E |
- |
- |
- |
- |
36点 |
24点 |
|
|
PNP型 |
- |
XDM-24PT4-E |
- |
- |
XDM-24PT4-C |
- |
14点 |
10点 |
|
- |
XDM-32PT4-E |
- |
- |
XDM-32PT4-C |
- |
18点 |
14点 |
|
|
- |
XDM-60PT10-E |
- |
- |
XDM-60PT10-C |
- |
36点 |
24点 |
|
|
项目 |
规格 |
|
绝缘电压 |
DC 500V 2MΩ以上 |
|
抗噪声 |
噪声电压1000Vp-p 1us脉冲1分钟 |
|
空气 |
无腐蚀性、可燃性气体 |
|
环境温度 |
0℃~60℃ |
|
环境湿度 |
5%~95%（无凝露） |
|
USB口 |
USB快速下载口，连接PC下载/上传/监控 |
|
PORT1口 |
RS232，连接上位机、人机界面编程或调试 |
|
PORT2口 |
RS485，连接智能仪表、变频器等 |
|
PORT3口 |
扩展ED通讯口 |
|

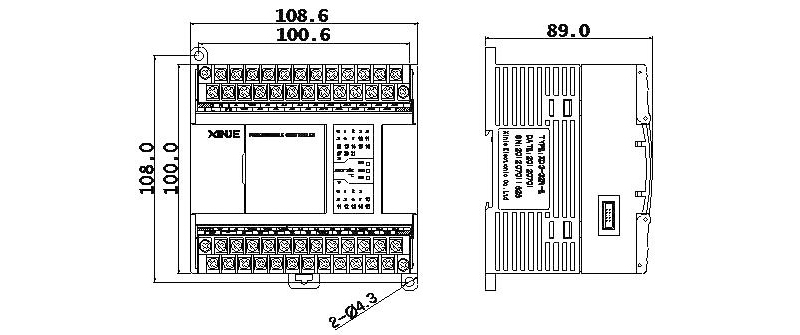

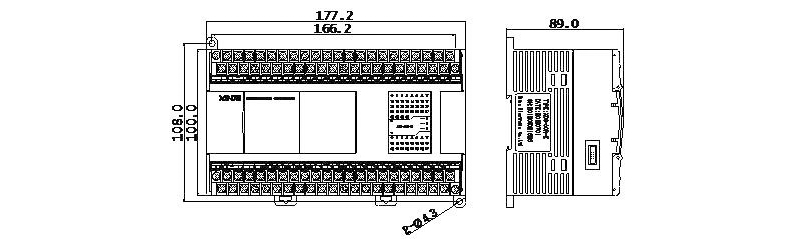

安装 |
可用M3的螺丝固定或直接安装在的导轨上※2 |
|
接地（FG） |
第三种接地（不可与强电系统公共接地）※3 |
|
项 目 |
规 格 |
|||||
|
程序执行方式 |
循环扫描方式 |
|||||
|
编程方式 |
指令、梯形图并用 |
|||||
|
处理速度 |
0.05us |
|||||
|
停电保持 |
使用FlashROM及锂电池（3V纽扣电池） |
|||||
|
用户程序容量※1 |
512KB（XDM-60T4L：1.5MB） |
|||||
|
I/O 点数 ※2 |
总点数 |
24点 |
32点 |
60点 |
||
|
输入点数 |
14点X0~X15 |
18点X0~X21 |
36点X0~X43 |
|||
|
输出点数 |
10点Y0~Y11 |
14点Y0~Y15 |
24点Y0~Y27 |
|||
|
内部线圈（X）※3 |
1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 |
|||||
|
内部线圈（Y）※4 |
1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 |
|||||
|
内部线圈 （M、HM） |
92000点 |
M0~M74999【HM0~HM11999】 |
||||
|
特殊用※6 SM0~SM4999 |
||||||
|
流程（S） |
9000点 |
S0~S7999【HS0~HS999】 |
||||
|
定时器（T） |
点数 |
7000点 |
T0~T4999【HT0~HT1999】 |
|||
|
规格 |
100ms定时器：设置时间0.1~3276.7秒 10ms定时器：设置时间0.01~327.67秒 1ms定时器：设置时间0.001~32.767秒 |
|||||
|
计数器（C） |
点数 |
7000点 |
C0~C4999【HC0~HC1999】 |
|||
|
规格 |
16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 |
|||||
|
数据寄存器（D） |
100000字 |
D0~D69999【HD0~HD24999】 |
||||
|
特殊用※6 SD0~SD4999 |
||||||
|
FlashROM寄存器 （FD） |
14192字 |
FD0~FD8191 |
||||
|
特殊用※6 SFD0~SFD5999 |
||||||
|
高速处理功能 |
高速计数、脉冲输出、外部中断 |
|||||
|
口令保护 |
6位长度ASCII |
|||||
|
自诊断功能 |
上电自检、监控定时器、语法检查 |
|||||
