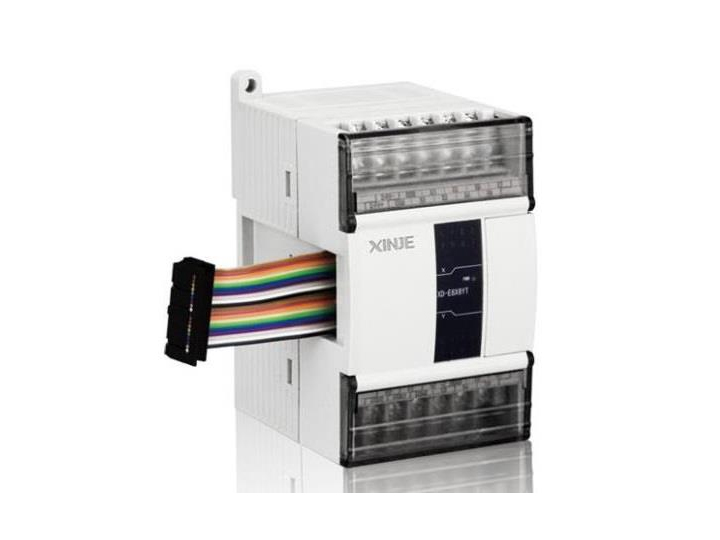

XD系列AD扩展模块

XD系列AD扩展模块
产品详情

产品特点

XD系列PLC适配模拟量输入右扩展模块,包含4、8、12点规格。

XD系列PLC一般可扩展10~16个模块。

电源规格:DC24V

4~8路14位高精度模拟量输入

模拟量输入类型:电压、电流

特殊型号模拟量输入为双极性

每一通道可单独使能



命名规则


1:

系列名称

XD

2:

指代扩展模块

E

3:

模拟量输入点数

4、8、12

4:

指代模拟量输入

AD

5:

模拟量输入类型

A:输入全部为电流型



V:输入全部为电压型



型号一览表

型 号

功 能

XD-E4AD

4通道模拟量输入模块(14bit);电流(0~20mA、4~20mA、-20~20mA)、电压(0~5V、0~10V、-5~5V、-10~10V)可选

XD-E8AD

8通道模拟量输入模块(14bit);电流、电压双极性输入;

前4路为电压(0~5V、0~10V、-5~5V、-10~10V)输入;

后4路为电流(0~20mA、4~20mA、-20~20mA)输入

XD-E8AD-A

8通道模拟量输入模块(14bit);

电流双极性输入(0~20mA、4~20mA、-20~20mA)

XD-E8AD-V

8通道模拟量输入模块(14bit);

电压双极性输入(0~5V、0~10V、-5~5V、-10~10V)

XD-E12AD-V

12通道模拟量输入模块(14bit);

电压双极性输入(0~5V、0~10V、-5~5V、-10~10V)

注意:

(1)8AD/8AD-A/8AD-V模块的硬件版本需H2.2及以上支持双极性。

(2)V7以下版本的XD-E4AD模块不支持-5~5V、-10~10V、-20~20mA范围。



基本规格

项  目

规  格

使用环境

无腐蚀性气体

环境温度

0℃~60℃

保存环境温度

-20~70℃

环境湿度

5~95%RH

保存环境湿度

5~95%RH

安装

可用M3的螺丝固定或直接安装在DIN46277(宽35mm)的导轨上

 性能规格

项目

电压输入

电流输入

4AD

8AD

8AD-V

12AD-V

4AD

8AD

8AD-A

模拟量输入范围

0~5V,0~10V

-5~5V,-10~10V

0~20mA,4~20mA

-20~20mA

最大输入范围

±15V

-40~40mA

数字输出范围

0~16383或-8192~8191

分辨率

1/16383(14Bit)

综合精确度

1%

转换速度

2ms/通道

模拟量用电源

DC24V±10%,150mA

注意:

(1)8AD/8AD-A/8AD-V模块的硬件版本需H2.2及以上支持双极性。

(2)V7以下版本的XD-E4AD模块不支持-5~5V、-10~10V、-20~20mA范围。



外观尺寸图(单位:mm)
