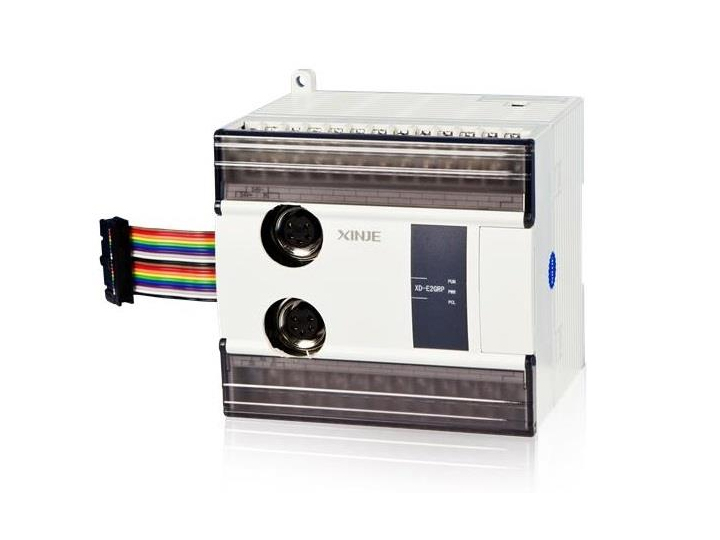

XD系列微距测量扩展模块

XD系列微距测量扩展模块
产品详情

产品特点

XD-E2GRP微距测量模块可广泛应用于精密测量的场合,如:轴承内外径检测、轴类产品检测、非标类产品检测等。

XD系列PLC一般可扩展10~16个模块。

电源规格:DC24V



命名规则


1:

系列名称

XD系列

2:

扩展标志

E:指代扩展模块

3:

检测路数

2:指代2路检测通道数

4:

模块用途

GRP:表示微距测量


型号一览表

型 号

功 能

XD-E2GRP

2路微距测量模块,量程±1000um,综合精度0.1%


规格参数

项目

规格

电源规格

DC24V±10%

量程

±1000um

分辨率

0.1um

全量程线性误差

≤0.1%

重复性误差

≤1um

工作温度范围

-10℃~50℃

数据采集方式

并口通讯

非线性

0.001%F.S

时间漂移

0.005% F.S

输入灵敏度

0.004uV/d

综合精度

0.1%

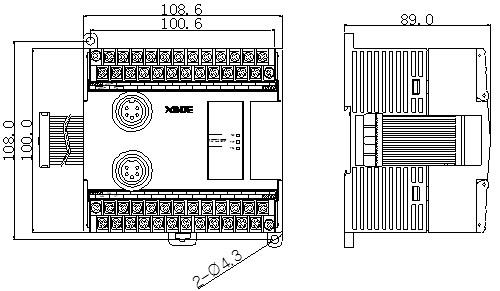

外观尺寸图(单位:mm
