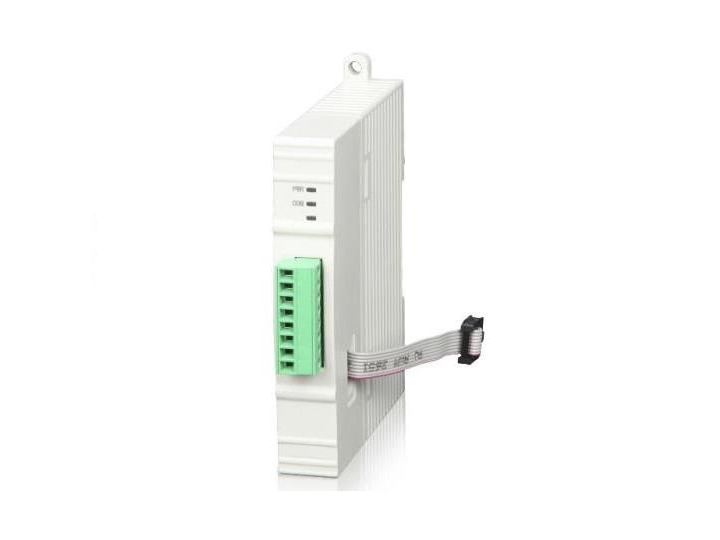

产品特点
XD系列PLC适配模拟量输入左扩展模块，包含4点规格。
XD系列PLC一般可扩展1个ED模块。
电源规格：DC24V
4路12位高精度模拟量输入
模拟量输入类型：电压、电流
命名规则
|
1： |
系列名称 |
XD |
|
2： |
模拟量输入点数 |
4 |
|
3： |
指代模拟量输入 |
AD |
|
4： |
模拟量输入类型 |
A：输入全部为电流型 |
|
|
|
V：输入全部为电压型 |
|
5： |
指代ED模块 |
ED |
型号一览表
|
型 号 |
功 能 |
|
XD-4AD-A-ED |
4通道模拟量输入模块（12bit）； 电流输入（0~20mA、4~20mA） |
|
XD-4AD-V-ED |
4通道模拟量输入模块（12bit）； 电压输入（0~5V、0~10V） |
基本规格
|
项 目 |
规 格 |
|
使用环境 |
无腐蚀性气体 |
|
环境温度 |
0℃~60℃ |
|
保存环境温度 |
-20~70℃ |
|
环境湿度 |
5~95%RH |
|
保存环境湿度 |
5~95%RH |
|
安装 |
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
|
项目 |
电压输入 |
电流输入 |
|
4AD-V-ED |
4AD-A-ED |
|
|
模拟量输入范围 |
0~5V,0~10V |
0~20mA,4~20mA |
|
最大输入范围 |
±15V |
0～40mA |
|
数字输出范围 |
12位二进制数（0~4095） |
|
|
分辨率 |
1/4095（12Bit） |
|
|
综合精确度 |
1% |
|
|
转换速度 |
10ms/通道 |
|
|
模拟量用电源 |
DC24V±10%，150mA |
|

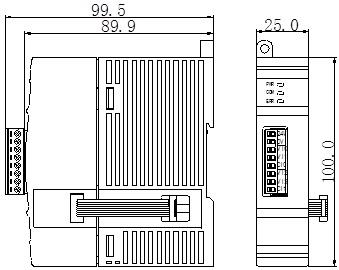

外观尺寸图（单位：mm）
