XP系列整体式控制器

XP系列整体式控制器
产品详情

产品说明

集PLC和HMI功能于一体(OP330文本显示器&XC系列PLC)
开关量输入:10点/光耦隔离
开关量输出:8点/(继电器输出、晶体管输出、继电器晶体管混合输出)
LCD显示:192×64像素(3.7inh);LCD寿命可达2万小时
功能键多达26个
按键灵敏、精确
HMI和PLC编程使用同一根编程电缆
防水等级符合IP20

结构紧凑,大幅度节省电控柜空间



命名规则


1:

系列名称

XP系列:显示区域不带触摸功能

2:

PLC类型

1:PLC部分为XC1系列



2:PLC部分为XC2系列



3:PLC部分为XC3系列

3:

输入输出点数

18:10入8出

4:

输出类型

R:继电器输出



T:晶体管输出



RT:晶体管继电器混合输出(前2路晶体管输出)

5:

是否选配BD板

B:XP2系列可带扩展BD板



空:XP2系列不带扩展BD板

注意:XP1系列不支持扩展BD板;XP2系列可选配BD板(以型号是否-B区分);XP3系列可连接BD板。



型号一览表

XP系列

输出类型

继电器输出

晶体管输出

晶体管继电器混合输出

XP1系列

XP1-18R

XP1-18T

-

XP2系列

XP2-18R-B

-

XP2-18RT-B

XP3系列

XP3-18R

XP3-18T

XP3-18RT



电气规格

项  目

规  格

电气

特征

输入电压

DC24V

功耗

低于10W(TYP2.0W)

允许瞬时停电

小于20ms

耐电压

AC1000V-10mA   1分钟(信号与地间)

绝缘阻抗

约10MΩ,DC500V(信号与地间)

环境

操作温度

0~50℃

保存温度

–10~60℃

环境湿度

20~85%(无凝露)

耐振动

10~25Hz(X,Y,Z方向各30分钟2G)

抗干扰

电压噪声: 1000Vp-p

周围空气

无腐蚀性气体

保护结构

符合IP20

结构

冷却方式

自然风冷

外部尺寸

172.0*121.0*56.5

面板开孔尺寸

164.0*113.0

接口

下载口

RS-232

通讯口

RS-485



HMI规格

项  目

规  格

画面

属性

类型

黄绿色LCD

屏幕大小

3.7英寸

使用寿命

20000小时以上,环境温度25℃,24小时运行

显示区域

192*64

对比度

电位器可调

文字设定

简/繁体中文,英文

字符尺寸

点阵字体,矢量字体

触摸方式

不可触摸

存储器

画面

64KB  FlashROM

数据

4KB  SRAM



PLC规格

项目

规格

XP1

XP2

XP3

程序执行方式

循环扫描方式

编程方式

指令表、梯形图、C语言并用

处理速度

0.3us

停电保持

使用FlashROM及锂电池

用户程序容量

32K

128K

128K

I/O点数

输入10点;输出8点

内部线圈点数(M)

448点

8768点

8768点

流程(S)

32

1024

1024



定时器

(T)

点数

80点

640点

640点

规格

100mS定时器:设置时间0.1~3276.7秒

10mS定时器:设置时间0.01~327.67秒

1mS定时器:设置时间0.001~32.767秒



计数器

(C)

点数

40点

640点

640点

规格

16位计数器:设置值K0~32767

32位计数器:设置值-2147483648~+2147483647

数据寄存器(D)

288字

2612字

9024字

FlashROM寄存器(FD)

510字

512字

2048字

高速处理功能

高速计数、脉冲输出、外部中断

定时扫描间隔设置

0~99mS

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

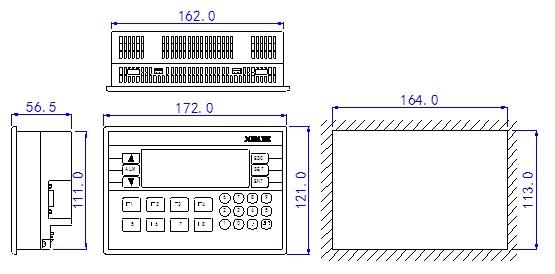

 产品外形及尺寸(单位:mm)
