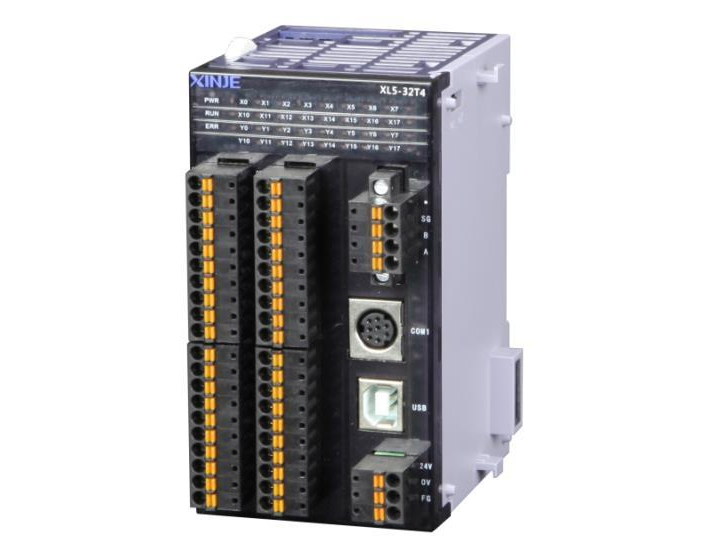

XL5系列基本单元

XL5系列基本单元
产品详情

产品特点

薄型PLC,小巧实用,节省安装空间
支持2~4路高速脉冲输出,3~4路AB相高速计数

8/16点输入、8/16点输出;晶体管输出,DC24V电源
最多可外接扩展16个扩展模块、1个ED模块
支持USB口高速下载
具有更高的处理速度,约为XC系列的12倍
带时钟并对数据进行掉电保持
支持基本的逻辑控制和数据运算
支持X-NET现场总线、PID、外部中断、C函数功能块、MODBUS通讯等功能


型号一览表

型号

输入点数

(DC24V)

输出点数

(R,T)

AC电源

DC电源


继电器输出

晶体管输出

晶体管继电器混合输出

继电器输出

晶体管输出

晶体管继电器混合输出

NPN

-

-

-

-

XL5-16T

-

8点

8点

-

-

-

-

XL5-32T

-

16点

16点

-

-

-

-

XL5-32T4

-

16点

16点

-

-

-

-

XL5-64T10

-

32点

32点

PNP型

-

-

-

-

XL5-32PT4

-

16点

16点

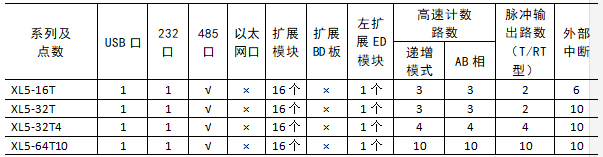

功能配置表

×不支持   √支持


注意:所有机型均标配时钟功能。


基本规格

项目

规格

绝缘电压

DC 500V 2MΩ以上

抗噪声

噪声电压1000Vp-p  1us脉冲1分钟

空气

无腐蚀性、可燃性气体

环境温度

0℃~55℃

环境湿度

5%~95%(无凝露)

USB口

USB口,XNET通讯格式,用于程序上/下载

PORT1口

RS232,连接上位机、人机界面编程或调试

PORT2口

RS485,连接智能仪表、变频器等

PORT3口

扩展ED通讯口

安装

可用M3的螺丝固定或直接安装在的导轨上

接地(FG)

第三种接地(不可与强电系统公共接地)

性能规格

项目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.05us

停电保持

使用FlashROM及锂电池(3V纽扣电池)

用户程序容量※1

512KB

I/O

点数

※2

总点数

16点

32点

64点

输入点数

8点  X0~X7

16点  X0~X17

32点 X0~X37

输出点数

8点  X0~X7

16点  X0~X17

32点 Y0~Y37

内部线圈(X)※3

1280点

X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈(Y)※4

1280点

Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈(M、HM)

87000点

M0~M69999【HM0~HM11999】

特殊用※6  SM0~SM4999

流程(S)

9000点

S0~S7999【HS0~HS999】

定时器(T)

点数

7000点

T0~T4999【HT0~HT1999】

规格

100mS定时器:设置时间0.1~3276.7秒

10mS定时器:设置时间0.01~327.67秒

1mS定时器:设置时间0.001~32.767秒

计数器(C)

点数

7000点

C0~C4999【HC0~HC1999】

规格

16位计数器:设置值K0~32,767

32位计数器:设置值-2147483648~+2147483647

数据寄存器(D)

100000字

D0~D69999【HD0~HD24999】※5

特殊用※6  SD0~SD4999

FlashROM

寄存器(FD)

14192字

FD0~FD8191

特殊用※6   SFD0~SFD5999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

注释:

※1:用户程序容量,指保密下载时的最大程序容量。

※2:I/O点数,指用户可从外部接入、输出信号的端子数。

※3:X,指内部输入继电器,超出I点数的X可用作中间继电器。

※4:Y,指内部输出继电器,超出O点数的Y可用作中间继电器。

※5:【】标志,为默认的断电保持区域,不可更改。

※6:特殊用,指被系统占用的特殊用途的寄存器,不可另作他用,详情参阅附录1。

※7:输入线圈、输出继电器/晶体管的编号为八进制数,其他存储器的编号均为十进制数。

※8:没有与外设实连的I/O可作为快速内部继电器使用。



外观尺寸图(单位:mm)

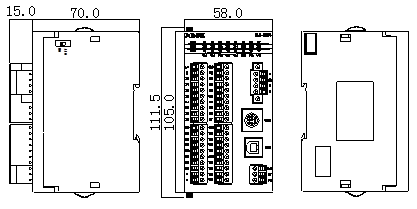

XL5-16T:

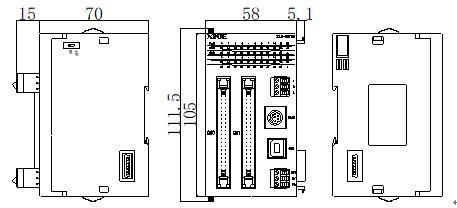

XL5-32T、XL5-32T4:


XL5-32T、XL5-32T4:
