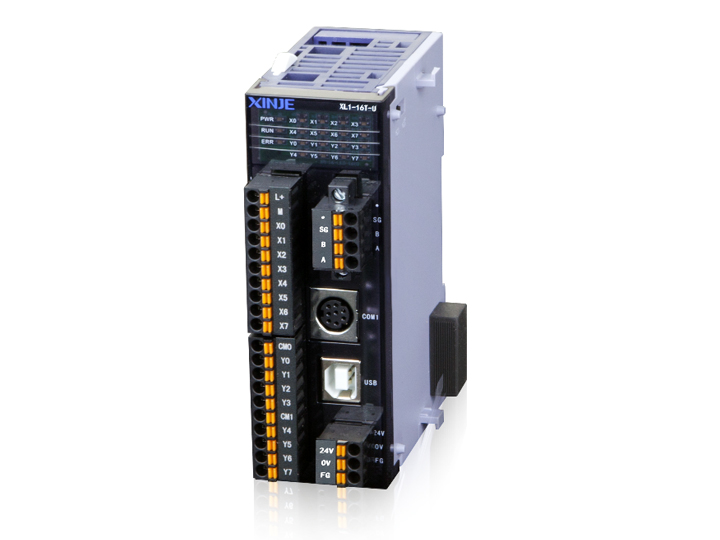

产品特点
简易款薄型PLC，小巧实用，节省安装空间
8入/8出，晶体管输出，DC24V电源
具有更高的处理速度，约为XC系列的12倍
带时钟并对数据进行掉电保持
支持基本的逻辑控制和数据运算
型号一览表
|
型号 |
输入点数 （DC24V） |
输出点数（R，T） |
||||||
|
AC电源 |
DC电源 |
|||||||
|
|
继电器输出 |
晶体管输出 |
晶体管继电器混合输出 |
继电器输出 |
晶体管输出 |
晶体管继电器混合输出 |
||
|
NPN 型 |
- |
- |
- |
- |
XL1-16T XL1-16T-U |
- |
8点 |
8点 |
功能配置表
×不支持 √支持
|
系列及 点数 |
USB口 |
232口 |
通信 |
扩展 模块 |
扩展 BD板 |
高速计数路数 |
脉冲输出路数（T型） |
外部中断 |
||
|
485 通信 |
自由 通信 |
递增 模式 |
AB相 |
|||||||
|
XL系列 |
||||||||||
|
XL1-16T XL1-16T-U |
× √ |
2 1 |
√ √ |
√ √ |
× × |
× × |
× × |
× × |
× × |
6 6 |
注意：所有机型均标配时钟功能。
基本规格
|
项目 |
规格 |
|
绝缘电压 |
DC 500V 2MΩ以上 |
|
抗噪声 |
噪声电压1000Vp-p 1us脉冲1分钟 |
|
空气 |
无腐蚀性、可燃性气体 |
|
环境温度 |
0℃~55℃ |
|
环境湿度 |
5%~95%（无凝露） |
|
PORT1口 |
RS232，连接上位机、人机界面编程或调试 |
|
PORT2口 |
RS485，连接智能仪表、变频器等 |
|
安装 |
可用M3的螺丝固定或直接安装在的导轨上 |
|
接地（FG） |
第三种接地（不可与强电系统公共接地） |
性能规格
|
项目 |
规 格 |
||
|
程序执行方式 |
循环扫描方式 |
||
|
编程方式 |
指令、梯形图并用 |
||
|
处理速度 |
0.05us |
||
|
停电保持 |
使用FlashROM及锂电池（3V纽扣电池） |
||
|
用户程序容量※1 |
256KB |
||
|
I/O点数※2 |
总点数 |
16点 |
|
|
输入点数 |
8点 X0~X7 |
||
|
输出点数 |
8点 Y0~Y7 |
||
|
内部线圈（X）※3 |
896点 |
X0~X77、X10000~X11177、X20000~X20177、X30000~X30077 |
|
|
内部线圈（Y）※4 |
896点 |
Y0~Y77、Y10000~Y11177、Y20000~Y20177、Y30000~Y30077 |
|
|
内部线圈（M、HM） |
11008点 |
M0~M7999【HM0~HM959】※5 |
|
|
特殊用※6 XL1/XL3：SM0~SM2047 |
|||
|
流程（S） |
1152点 |
S0~S1023【HS0~HS127】 |
|
|
定时器（T） |
点数 |
672点 |
T0~T575【HT0~HT95】 |
|
规格 |
100mS定时器：设置时间0.1~3276.7秒 10mS定时器：设置时间0.01~327.67秒 1mS定时器：设置时间0.001~32.767秒 |
||
|
计数器（C） |
点数 |
672点 |
C0~C575【HC0~HC95】 |
|
规格 |
16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 |
||
|
数据寄存器（D） |
11048字 |
D0~D7999【HD0~HD999】※5 |
|
|
特殊用※6 SD0~SD2047 |
|||
|
FlashROM 寄存器（FD） |
7120字 |
FD0~FD5119 |
|
|
特殊用※6 SFD0~SFD1999 |
|||
|
高速处理功能 |
高速计数、脉冲输出、外部中断 |
||
|
口令保护 |
6位长度ASCII |
||
|
自诊断功能 |
上电自检、监控定时器、语法检查 |
||
注释：
※1：用户程序容量，指保密下载时的最大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。
※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。
※5：【】标志，为默认的断电保持区域,不可更改。
※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用。
※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。
※8：没有与外设实连的I/O可作为快速内部继电器使用。
外观尺寸图（单位：mm）
XL1-16T
XL1-16T-U
