TG-NT总线通讯型触摸屏

TG-NT总线通讯型触摸屏
产品详情

产品说明
X-NET总线功能专用机型

1677万色,画质细腻无痕,显示效果媲美液晶显示器
下载、启动、运行,三位一体的超高速响应
支持C语言脚本功能,运算、自由协议编写、绘图,提高编程自由度
支持BMP、JPEG格式图片显示
丰富的立体3D图库,画面更生动
灵活的部件选择空间,自定义动画轨迹设计
数据采集保存功能,支持时间趋势图,XY趋势图等多种形式的数据管理方式
配方数据的存储与双向传送,提高工作效率

产品特点
1、ARM9 CPU,400MHz主频,128MB存储容量
2、7~10.1英寸,1677万色TFT液晶显示,LED背光

3、2个通讯口,支持X-Net总线(包括单屏、多屏模式,最高波特率为3M)

4、PLC口支持RS485且标配JA-NE-I接线板,Download口支持RS232/RS485/RS422

5、USB-B下载方式

6、1个USB-A口,支持CSV数据导入导出和U盘下载程序

7、1个以太网接口,支持MODBUS TCP协议

8、标配时钟

型号说明

-NT:总线通讯专用机型,支持X-NET总线


规格参数

型号

TGA63

TG865

TG765

TGA63-NT

TG865-NT

TG765-NT

产品特性

尺寸

10.1

8

7

分辨率

1024*600

800*600

800*480

液晶屏

TFT液晶显示,LED背光

显示颜色

1677万色

亮度(cd/m2)

200

触摸面板

四线电阻式触摸屏

液晶寿命

50000小时以上,环境温度25℃,24小时运行

存储器

128MB

外部接口

PLC口

RS485

Download口

RS232/RS422/RS485

USB接口1

USB-B(符合USB2.0规范),USB下载口

USB接口2

USB-A(符合USB2.0规范),U盘口

以太网口

支持MODBUS TCP协议

电气特性

输入电压

DC24V(电压范围:DC22V~DC26V)

消耗电流

270mA

250mA

200mA

允许失电

10ms以下(实际失电小于1s)

抗电压冲击

AC1000V,10mA,小于1分钟(信号与地间)

绝缘电阻

DC500V,10MΩ以上(信号与地间)

环境

运行温度

0℃~50℃

存储温度

-20℃~60℃

运行湿度

10%RH~90%RH(无凝露)

抗干扰能力

干扰电压:1500Vp-p 脉冲周期:1us 持续时间:1分钟

空气

无腐蚀性气体

冷却方式

自然风冷

防护等级

前面板符合IP65

尺寸

外部尺寸(mm)

272.2*191.7*51.2

224.4*170.8*45.5

200.4*146.9*48.5

面板开孔尺寸(mm)

260.2*179.7

211.4*157.8

192.0*138.5

注意:以上所有型号标配时钟。



产品外形及尺寸(单位:mm)

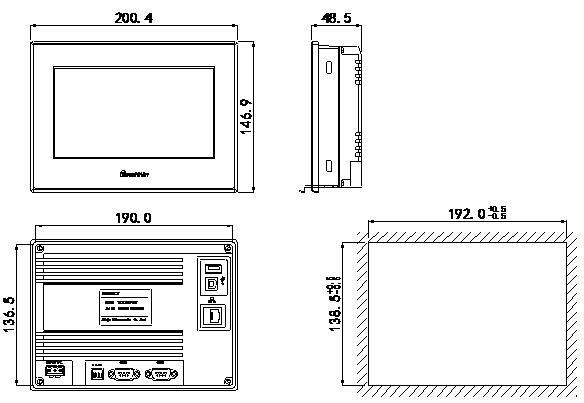

TG765系列:


TG865系列:

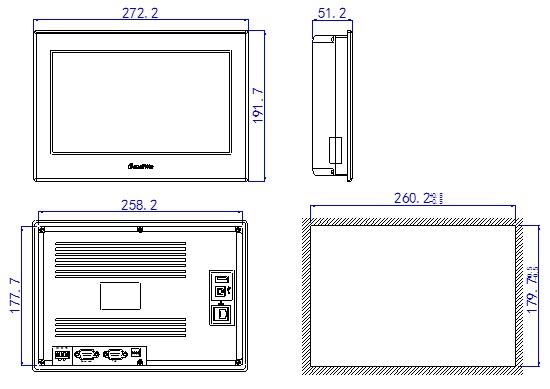

TGA63系列:
