产品说明
1677万色,画质细腻无痕,显示效果媲美液晶显示器
下载、启动、运行,三位一体的超高速响应
支持C语言脚本功能,运算、自由协议编写、绘图,提高编程自由度
支持BMP、JPEG格式图片显示
丰富的立体3D图库,画面更生动
灵活的部件选择空间,自定义动画轨迹设计
数据采集保存功能,支持时间趋势图,XY趋势图等多种形式的数据管理方式
配方数据的存储与双向传送,提高工作效率
产品特点
1. ARM9 CPU,400MHz主频,128MB存储容量
2. 4.3~15.6英寸,1677万色TFT液晶显示,LED背光
3. 2个COM口,独立通讯,支持RS232/RS485/RS422等通讯方式,可实现多屏一机
4. 标配时钟
5. USB-B接口,实现数据传输
6. 支持多种以太网通讯(支持与MODBUS TCP协议设备及西门子S7-1200 PLC通过以太网通讯)
型号说明
-MT:USB-B接口
-UT:USB-B接口、USB-A接口
-ET:USB-B接口、USB-A接口、以太网接口
-XT:精简款
规格参数
型号 |
TGC65 |
TGA63 |
TGA62 |
TG865 |
TG765 |
TG465 |
|||
TGC65-ET |
TGA63-MT TGA63-UT TGA63-ET |
TGA62-MT TGA62-ET |
TG865-MT TG865-ET |
TG765-MT TG765-UT TG765-ET TG765-XT-C |
TG465-MT TG465-UT TG465-ET TG465-MT2 TG465-UT2 TG465-XT |
||||
产品特性 |
|||||||||
尺寸 |
15.6 |
10.1 |
10.1 |
8 |
7 |
4.3 |
|||
分辨率 |
1366*768 |
1024*600 |
800*480 |
800*600 |
800*480 |
480*272 |
|||
液晶屏 |
TFT液晶显示,LED背光 |
||||||||
显示颜色 |
1677万色 |
||||||||
亮度(cd/m2) |
250 |
200 |
|||||||
触摸面板 |
四线电阻式触摸屏 |
||||||||
液晶寿命 |
50000小时以上,环境温度25℃,24小时运行 |
||||||||
存储器 |
128MB |
||||||||
外部接口 |
|||||||||
PLC口 |
RS232/RS422/RS485 (TG765-XT-C:RS232;TG465-XT:RS232/RS485) |
||||||||
Download口 |
RS232/RS485 (TG765-XT-C、TG465-MT/UT/ET/XT无此口) |
||||||||
USB接口1 |
USB-B(符合USB2.0规范),USB下载口 |
||||||||
USB接口2 |
USB-A(符合USB2.0规范),U盘口,UT/ET型号支持 |
||||||||
以太网口 |
-ET型号支持 |
||||||||
电气特性 |
|||||||||
输入电压 |
DC24V(电压范围:DC22V~DC26V) |
||||||||
消耗电流 |
730mA |
270mA |
270mA |
250mA |
200mA |
180mA |
|||
允许失电 |
10ms以下(实际失电小于1s) |
||||||||
抗电压冲击 |
AC1000V,10mA,小于1分钟(信号与地间) |
||||||||
绝缘电阻 |
DC500V,10MΩ以上(信号与地间) |
||||||||
环境 |
|||||||||
运行温度 |
0℃~50℃ |
||||||||
存储温度 |
-20℃~60℃ |
||||||||
运行湿度 |
10%RH~90%RH(无凝露) |
||||||||
抗干扰能力 |
干扰电压:1500Vp-p 脉冲周期:1us 持续时间:1分钟 |
||||||||
空气 |
无腐蚀性气体 |
||||||||
冷却方式 |
自然风冷 |
||||||||
防护等级 |
前面板符合IP65 |
||||||||
尺寸 |
|||||||||
外部尺寸(mm) |
410*270*65 |
272.2*191.7*51.2 |
272.2*191.7*51.2 |
224.4*170.8*45.5 |
200.4*146.9*48.5 |
152*102*41.8 |
|||
面板开孔尺寸(mm) |
399.0*259.0 |
260.2*179.7 |
260.2*179.7 |
211.4*157.8 |
192.0*138.5 |
144*94 |
注意:以上所有型号标配时钟。
产品外形及尺寸(单位:mm)

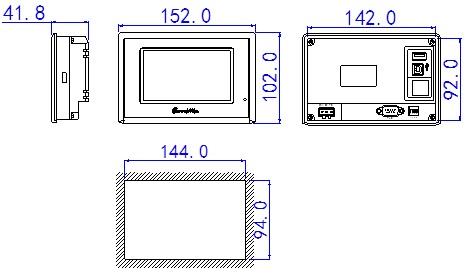

TG465-MT/UT/ET/XT:
TG465-MT2/UT2:

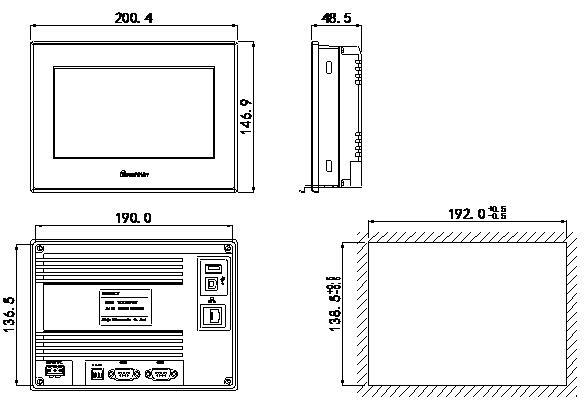

TG765系列:

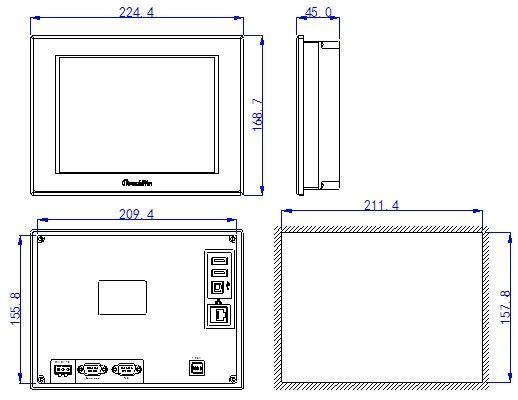

TG865系列:

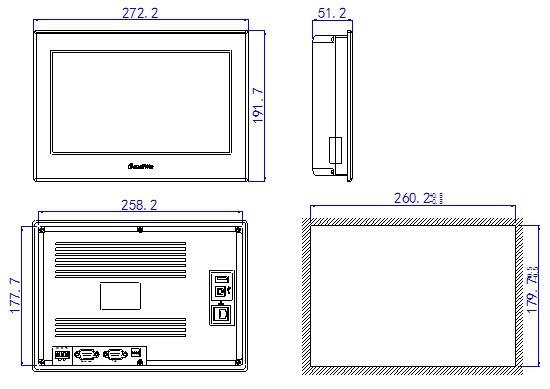

TGA62系列:
TGA63系列:

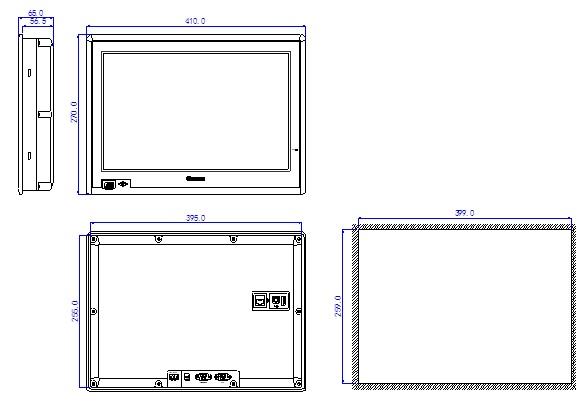

TGC65系列:
