MS6-60系列电机

MS6-60系列电机
产品详情

产品说明

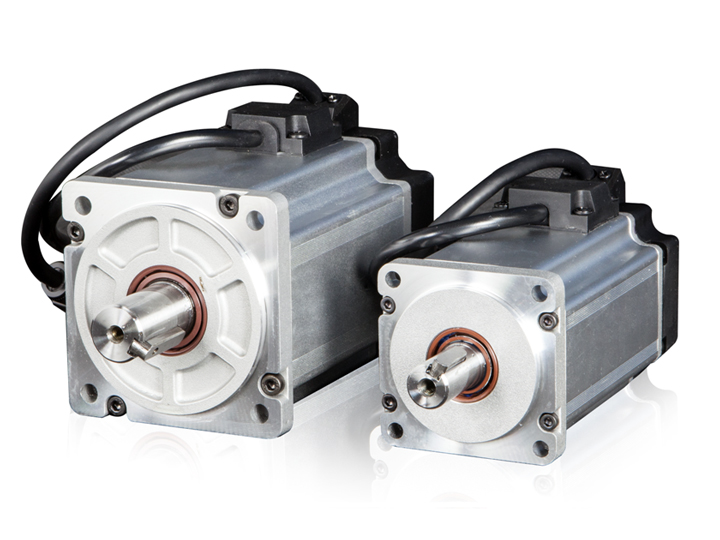

MS6系列伺服专用电机
适配DS5系列0.4KW伺服驱动器



命名规则


惯量类别

6S、6H

机座号

60(单位mm)

反馈元件

CS

单圈17bit磁编绝对值电机

CM

多圈17bit磁编绝对值电机

额定转速(rpm)

30

3000

轴规格

A

有键、无油封、带螺纹孔

B

有键、有油封、带螺纹孔

C

无键、无油封、有螺纹孔

D

无键、有油封、有螺纹孔

失电制动器

无失电制动器

Z

带失电制动器



电机连接件规格



1

表示电机接头安普接头

2

表示电机接头航插接头

3

表示电机接头为连接器式样(IP67专用,研发中)

电压等级

2

220V级

功率(KW)

0P2

0.2

0P4

0.4



规格参数


电机型号MS

单相220V

6H-60

6S-60

6H-60

CS/CM30B1

CS/CM30BZ1

CS/CM30B1

CS/CM30BZ1

CS/CM30B1

CS/CM30BZ1

20P2

20P4

20P4

20P4

20P4

电机代码

50B3

58B3

5005

5805

50C5

58C5

额定功率(KW)

200

0.4

额定电流[mA]

1800

2600

额定转速[RPM]

3000

3000

最高转速[RPM]

6500

6500

6500

6000

6500

额定转矩[Nm]

0.64

1.27

最大转矩[Nm]

2.24

4.445

转子惯量[10^-7kg.m2]

277

295

267

273

520

590

惯量类型

低惯量

低惯量

高惯量

高惯量

推荐转子惯量比

30

30

极对数

5

5

编码器位数

17

17

编码器种类

电机绝缘等级

ClassF(155℃)

防护等级

IP65

使用环境

环境温度

-15℃~+40℃(不冻结)

环境湿度

相对湿度<90%(不结露)

外观尺寸图(单位:mm)



电机型号

LA±1

惯量等级

常规

带抱闸

MS6H-60C□30□□-20P2

90

121

高惯量

MS6H-60C□301B□□-20P4

119

151

高惯量

MS6S-60C□301B□□-20P4

107

139

低惯量
