具有过压、过流保护功能
产品规格
|
项 目 |
最小值 |
典型值 |
最大值 |
|
|
输入电源电压 |
（VAC） |
20 |
68 |
80 |
|
（VDC） |
30 |
68 |
100 |
|
|
输出电流有效值（A） |
2 |
－ |
6 |
|
|
逻辑输入电流（mA） |
4 |
7 |
16 |
|
|
步进脉冲频率（KHz） |
0 |
－ |
200 |
|
|
绝缘电阻（MΩ） |
500 |
－ |
－ |
|
|
环境温度 |
0℃～50℃ |
|||
|
最高工作温度 |
60℃ |
|||
|
湿度 |
40%～90％ RH（不能结露或有水珠） |
|||
|
振动 |
5.9m/s2 Max |
|||
|
保存温度 |
－20℃～65℃ |
|||
|
外形尺寸 |
150mm×94mm×57mm |
|||
电流设定
由三位拨码开关控制。
细分设定
由四位拨码开关设定，具体如下表：
|
Pulse/rev |
SW1 |
SW2 |
SW3 |
SW4 |
|
200 |
OFF |
OFF |
OFF |
OFF |
|
400 |
OFF |
OFF |
OFF |
ON |
|
800 |
OFF |
OFF |
ON |
OFF |
|
1600 |
OFF |
OFF |
ON |
ON |
|
3200 |
OFF |
ON |
OFF |
OFF |
|
6400 |
OFF |
ON |
OFF |
ON |
|
12800 |
OFF |
ON |
ON |
OFF |
|
25600 |
OFF |
ON |
ON |
ON |
|
1000 |
ON |
OFF |
OFF |
OFF |
|
2000 |
ON |
OFF |
OFF |
ON |
|
4000 |
ON |
OFF |
ON |
OFF |
|
5000 |
ON |
OFF |
ON |
ON |
|
8000 |
ON |
ON |
OFF |
OFF |
|
10000 |
ON |
ON |
OFF |
ON |
|
20000 |
ON |
ON |
ON |
OFF |
|
40000 |
ON |
ON |
ON |
ON |

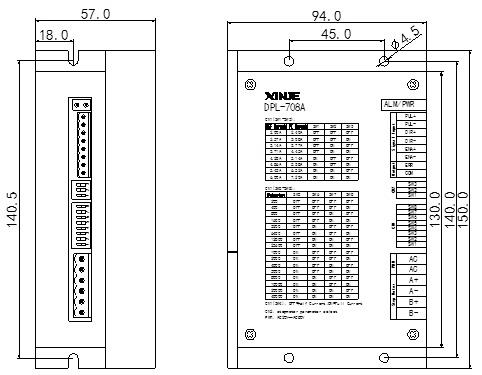

外形尺寸（单位：mm）
