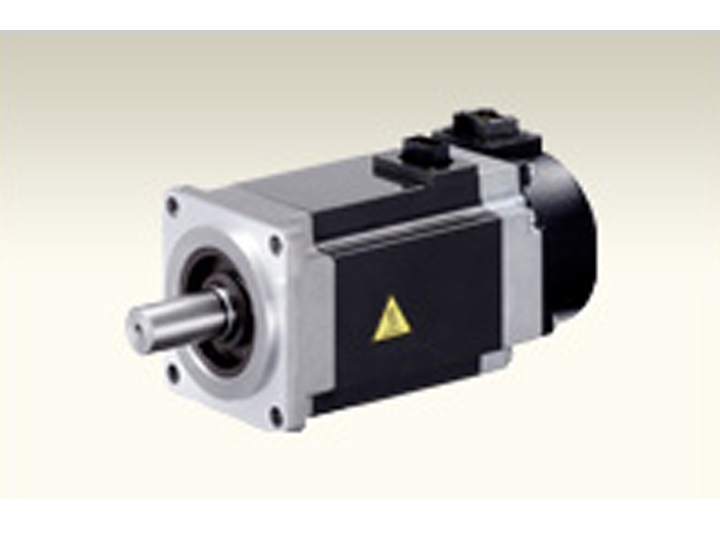

MR-JE-B SSCNETⅢ/H通讯型 伺服放大器： SSCNETⅢ/H通讯：全双工150Mbps(相当于单向300Mbps)，0.44ms高速指令通讯周期，光纤通讯，抗干扰，长距离通讯，同步性强 速度响应频率：2.0kHz 再生电阻:200W以下无,400W及以上内置 控制模式：位置/速度/转矩 功能：一键调整/自动调谐/陷波滤波器功能(5个)/高级振动抑制功能Ⅱ/自适应滤波器Ⅱ/大容量驱动记录器/设备诊断功能/电力监视功能/机械诊断功能/机械分析功能/振动强势驱动功能/摩擦补偿功能/强制停止减速功能/主回路断路延迟功能/垂直负载微提升功能 伺服电机： 额定转速/最高转速：HG-KN为3000rpm/6000rpm，HG-SN52(B)J~202(B)J为2000rpm/3000rpm, HG-SN302(B)J为2000rpm/2500rpm 绝对值编码器：光电式，17bit，分辨率131072脉冲/转，放大器上加电池可实现绝对位置控制, ，放大器无ABZ信号相输出 防护等级：HG-KN为IP65，HG-SN为IP67，轴贯通部分除外 电机轴：光轴，带油封 环境条件：温度：运行0ºC~40ºC(无冻结)，保存-15ºC~70ºC(无冻结) 湿度：运行80%RH以下(无结露)，保存80%RH以下(无结露) |
||
| 低惯量/小功率 | ||
| 物料号 | 产品描述 | 型号 |
| 1130005988 | 0.1kW,三相/单相200V~240V输入 | MR-JE-10B |
| 1130005821 | 0.1kW,额定转矩0.32N·m,转动惯量0.0783 x 10‾⁴ kg·m² | HG-KN13J-S100 |
| 1130005988 | 0.1kW,三相/单相200V~240V输入 | MR-JE-10B |
| 1130005825 | 0.1kW,额定转矩0.32N·m,转动惯量0.0843 x 10‾⁴ kg·m²,带电磁制动器 | HG-KN13BJ-S100 |
| 1130005989 | 0.2kW,三相/单相200V~240V输入 | MR-JE-20B |
| 1130005822 | 0.2kW,额定转矩0.64N·m,转动惯量0.225 x 10‾⁴ kg·m² | HG-KN23J-S100 |
| 1130005989 | 0.2kW,三相/单相200V~240V输入 | MR-JE-20B |
| 1130005826 | 0.2kW,额定转矩0.64N·m,转动惯量0.247 x 10‾⁴ kg·m²,带电磁制动器 | HG-KN23BJ-S100 |
| 1130005990 | 0.4kW,三相/单相200V~240V输入 | MR-JE-40B |
| 1130005823 | 0.4kW,额定转矩1.3N·m,转动惯量0.375 x 10‾⁴ kg·m² | HG-KN43J-S100 |
| 1130005990 | 0.4kW,三相/单相200V~240V输入 | MR-JE-40B |
| 1130005827 | 0.4kW,额定转矩1.3N·m,转动惯量0.397 x 10‾⁴ kg·m²,带电磁制动器 | HG-KN43BJ-S100 |
| 1130005991 | 0.75kW,三相/单相200V~240V输入 | MR-JE-70B |
| 1130005824 | 0.75kW,额定转矩2.4N·m,转动惯量1.28 x 10‾⁴ kg·m² | HG-KN73J-S100 |
| 1130005991 | 0.75kW,三相/单相200V~240V输入 | MR-JE-70B |
| 1130005828 | 0.75kW,额定转矩2.4N·m,转动惯量1.39 x 10‾⁴ kg·m²,带电磁制动器 | HG-KN73BJ-S100 |
| 中惯量/中功率 | ||
| 物料号 | 产品描述 | 型号 |
| 1130005991 | 0.75kW,三相/单相200V~240V输入 | MR-JE-70B |
| 1130005829 | 0.5kW,额定转矩2.39N·m,转动惯量7.26 x 10‾⁴ kg·m² | HG-SN52J-S100 |
| 1130005991 | 0.75kW,三相/单相200V~240V输入 | MR-JE-70B |
| 1130005834 | 0.5kW,额定转矩2.39N·m,转动惯量9.48 x 10‾⁴ kg·m²,带电磁制动器 | HG-SN52BJ-S100 |
| 1130005992 | 1kW,三相/单相200V~240V输入 | MR-JE-100B |
| 1130005830 | 1kW,额定转矩4.77N·m,转动惯量11.6 x 10‾⁴ kg·m² | HG-SN102J-S100 |
| 1130005992 | 1kW,三相/单相200V~240V输入 | MR-JE-100B |
| 1130005835 | 1kW,额定转矩4.77N·m,转动惯量13.8 x 10‾⁴ kg·m²,带电磁制动器 | HG-SN102BJ-S100 |
| 1130005993 | 2kW,三相/单相200V~240V输入 | MR-JE-200B |
| 1130005831 | 1.5kW,额定转矩7.16N·m,转动惯量16 x 10‾⁴ kg·m² | HG-SN152J-S100 |
| 1130005993 | 2kW,三相/单相200V~240V输入 | MR-JE-200B |
| 1130005836 | 1.5kW,额定转矩7.16N·m,转动惯量18.2 x 10‾⁴ kg·m²,带电磁制动器 | HG-SN152BJ-S100 |
| 1130005993 | 2kW,三相/单相200V~240V输入 | MR-JE-200B |
| 1130005832 | 2kW,额定转矩9.55N·m,转动惯量46.8 x 10‾⁴ kg·m² | HG-SN202J-S100 |
| 1130005993 | 2kW,三相/单相200V~240V输入 | MR-JE-200B |
| 1130005837 | 2kW,额定转矩9.55N·m,转动惯量56.5 x 10‾⁴ kg·m²,带电磁制动器 | HG-SN202BJ-S100 |
| 1130005994 | 3kW,三相200V~240V输入 | MR-JE-300B |
| 1130005833 | 3kW,额定转矩14.3N·m,转动惯量78.6 x 10‾⁴ kg·m² | HG-SN302J-S100 |
| 1130005994 | 3kW,三相200V~240V输入 | MR-JE-300B |
| 1130005838 | 3kW,额定转矩14.3N·m,转动惯量88.2 x 10‾⁴ kg·m²,带电磁制动器 | HG-SN302BJ-S100 |
|
MR-JE-A通用接口型 伺服放大器： 模拟量监控输出：2点 指令脉冲输入：差动输入4Mpps/集电极开路200kpps 指令脉冲输入和数字量输入只支持漏型方式 速度响应频率：2.0kHz 再生电阻:200W以下无,400W及以上内置 控制模式：位置/速度/转矩、 控制器通信功能：CC-Link IE Basic Smlpe Mode(100Mbps)，Modbus TCP(100Mbps)，Modbus RTU(最大1.5Mbps) 功能：定位功能(点表)/简易凸轮功能/一键调整/陷波滤波器功能(5个)/低通滤波器/大容量驱动记录器/设备诊断功能/机械诊断功能/机械分析功能 伺服电机： 额定转速/最高转速：HG-KN为3000rpm/6000rpm，HG-SN52(B)J~202(B)J为2000rpm/3000rpm, HG-SN302(B)J为2000rpm/2500rpm 绝对值编码器：光电式，17bit，分辨率131072脉冲/转，放大器上加电池可实现绝对位置控制 防护等级：HG-KN为IP65，HG-SN为IP67，轴贯通部分除外 电机轴：光轴，带油封 环境条件：温度：运行0ºC~40ºC(无冻结)，保存-15ºC~70ºC(无冻结) 湿度：运行80%RH以下(无结露)，保存80%RH以下(无结露) |
||
| 低惯量/小功率 | ||
| 物料号 | 产品描述 | 型号 |
| 1130006586 | 0.1kW,三相/单相200V~240V输入 | MR-JE-10C |
| 1130005821 | 0.1kW,额定转矩0.32N·m,转动惯量0.0783 x 10‾⁴ kg·m² | HG-KN13J-S100 |
| 1130006586 | 0.1kW,三相/单相200V~240V输入 | MR-JE-10C |
| 1130005825 | 0.1kW,额定转矩0.32N·m,转动惯量0.0843 x 10‾⁴ kg·m²,带电磁制动器 | HG-KN13BJ-S100 |
| 1130006587 | 0.2kW,三相/单相200V~240V输入 | MR-JE-20C |
| 1130005822 | 0.2kW,额定转矩0.64N·m,转动惯量0.225 x 10‾⁴ kg·m² | HG-KN23J-S100 |
| 1130006587 | 0.2kW,三相/单相200V~240V输入 | MR-JE-20C |
| 1130005826 | 0.2kW,额定转矩0.64N·m,转动惯量0.247 x 10‾⁴ kg·m²,带电磁制动器 | HG-KN23BJ-S100 |
| 1130006588 | 0.4kW,三相/单相200V~240V输入 | MR-JE-40C |
| 1130005823 | 0.4kW,额定转矩1.3N·m,转动惯量0.375 x 10‾⁴ kg·m² | HG-KN43J-S100 |
| 1130006588 | 0.4kW,三相/单相200V~240V输入 | MR-JE-40C |
| 1130005827 | 0.4kW,额定转矩1.3N·m,转动惯量0.397 x 10‾⁴ kg·m²,带电磁制动器 | HG-KN43BJ-S100 |
| 1130006589 | 0.75kW,三相/单相200V~240V输入 | MR-JE-70C |
| 1130005824 | 0.75kW,额定转矩2.4N·m,转动惯量1.28 x 10‾⁴ kg·m² | HG-KN73J-S100 |
| 1130006589 | 0.75kW,三相/单相200V~240V输入 | MR-JE-70C |
| 1130005828 | 0.75kW,额定转矩2.4N·m,转动惯量1.39 x 10‾⁴ kg·m²,带电磁制动器 | HG-KN73BJ-S100 |
| 中惯量中功率 | ||
| 物料号 | 产品描述 | 型号 |
| 1130006589 | 0.75kW,三相/单相200V~240V输入 | MR-JE-70C |
| 1130005829 | 0.5kW,额定转矩2.39N·m,转动惯量7.26 x 10‾⁴ kg·m² | HG-SN52J-S100 |
| 1130006589 | 0.75kW,三相/单相200V~240V输入 | MR-JE-70C |
| 1130005834 | 0.5kW,额定转矩2.39N·m,转动惯量9.48 x 10‾⁴ kg·m²,带电磁制动器 | HG-SN52BJ-S100 |
| 1130006590 | 1kW,三相/单相200V~240V输入 | MR-JE-100C |
| 1130005830 | 1kW,额定转矩4.77N·m,转动惯量11.6 x 10‾⁴ kg·m² | HG-SN102J-S100 |
| 1130006590 | 1kW,三相/单相200V~240V输入 | MR-JE-100C |
| 1130005835 | 1kW,额定转矩4.77N·m,转动惯量13.8 x 10‾⁴ kg·m²,带电磁制动器 | HG-SN102BJ-S100 |
| 1130006662 | 2kW,三相/单相200V~240V输入 | MR-JE-200C |
| 1130005831 | 1.5kW,额定转矩7.16N·m,转动惯量16 x 10‾⁴ kg·m² | HG-SN152J-S100 |
| 1130006662 | 2kW,三相/单相200V~240V输入 | MR-JE-200C |
| 1130005836 | 1.5kW,额定转矩7.16N·m,转动惯量18.2 x 10‾⁴ kg·m²,带电磁制动器 | HG-SN152BJ-S100 |
| 1130006662 | 2kW,三相/单相200V~240V输入 | MR-JE-200C |
| 1130005832 | 2kW,额定转矩9.55N·m,转动惯量46.8 x 10‾⁴ kg·m² | HG-SN202J-S100 |
| 1130006662 | 2kW,三相/单相200V~240V输入 | MR-JE-200C |
| 1130005837 | 2kW,额定转矩9.55N·m,转动惯量56.5 x 10‾⁴ kg·m²,带电磁制动器 | HG-SN202BJ-S100 |
| 1130006663 | 3kW,三相200V~240V输入 | MR-JE-300C |
| 1130005833 | 3kW,额定转矩14.3N·m,转动惯量78.6 x 10‾⁴ kg·m² | HG-SN302J-S100 |
| 1130006663 | 3kW,三相200V~240V输入 | MR-JE-300C |
| 1130005838 | 3kW,额定转矩14.3N·m,转动惯量88.2 x 10‾⁴ kg·m²,带电磁制动器 | HG-SN302BJ-S100 |
