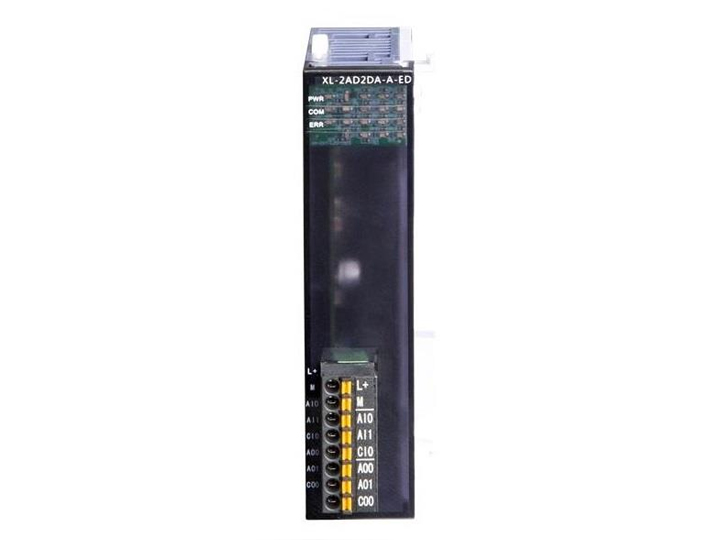

XL系列AD/DA左扩展ED模块

XL系列AD/DA左扩展ED模块
产品详情

产品特点

XL系列PLC适配模拟量输入输出左扩展模块,包含2点输入、2点输出规格。

XL系列PLC一般可扩展1个ED模块。

电源规格:DC24V

2路12位高精度模拟量输入、2路10位高精度模拟量输出

模拟量输入类型:电压、电流



命名规则


1:

系列名称

XL

2:

模拟量输入点数

2

3:

指代模拟量输入

AD

4:

模拟量输出点数

2

5:

指代模拟量输出

DA

6:

模拟量输入输出类型

A:输入输出全部为电流型



V:输入输出全部为电压型

5:

指代ED模块

ED

型号一览表

型   号

功   能

XL-2AD2DA-A-ED

2通道模拟量输入(12bit)、2通道模拟量输出模块(10bit);

电流型(0~20mA、4~20mA)

XL-2AD2DA-V-ED

2通道模拟量输入(12bit)、2通道模拟量输出模块(10bit);

电压型(0~5V、0~10V)



基本规格

项  目

规  格

使用环境

无腐蚀性气体

环境温度

0℃~60℃

保存环境温度

-20~70℃

环境湿度

5~95%RH

保存环境湿度

5~95%RH

安装

直接安装在DIN46277(宽35mm)的导轨上

性能规格

项目

电压输入

电流输入

电压输出

电流输出

2AD2DA-V-ED

2AD2DA-A-ED

2AD2DA-V-ED

2AD2DA-A-ED

模拟量输入范围

0~5V,0~10V

0~20mA,4~20mA

0~5V,0~10V

0~20mA,4~20mA

最大输

入范围

-0.5V~15V

0~40mA

-

-

模拟量输出范围

0~5V,0~10V

0~20mA,4~20mA

0~5V,0~10V

外部负载电阻2KΩ~1MΩ

0~20mA,4~20mA

外部负载电阻小于500Ω

数字输入范围

-

10位二进制数(0~1023)

数字输出范围

12位二进制数(0~4095)

-

分辨率

1/4095(12Bit)

1/1023(10Bit)

综合精确度

1%

转换速度

10ms/通道

模拟量用电源

DC24V±10%,150mA

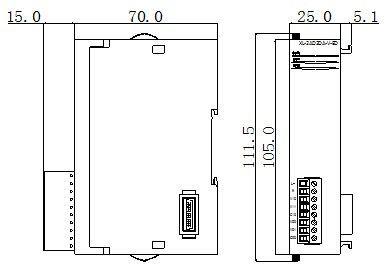

外观尺寸图(单位:mm)
