XL系列AD/PT左扩展ED模块

XL系列AD/PT左扩展ED模块
产品详情

产品特点

XL系列PLC适配模拟量输入输出左扩展模块,包含2点模拟量输入、2点PT100输入规格。

XL系列PLC一般可扩展1个ED模块。

电源规格:DC24V

2路12位高精度模拟量输入:电压、电流可选

2通道PT100温度输入:测温范围-100~500℃,精度0.1℃



命名规则


1:

系列名称

XL

2:

模拟量输入点数

2

3:

指代模拟量输入

AD

4:

温度输入点数

2

5:

指代温度输入

PT

6:

模拟量输入类型

A:输入全部为电流型



V:输入全部为电压型

5:

指代ED模块

ED

型号一览表

型   号

功   能

XL-2AD2PT-A-ED

2通道12bit模拟量电流输入(0~20mA、4~20mA)、2通道PT100输入;

XL-2AD2PT-V-ED

2通道12bit模拟量电压输入(0~5V、0~10V)、2通道PT100输入;



基本规格

项  目

规  格

使用环境

无腐蚀性气体

环境温度

0℃~60℃

保存环境温度

-20~70℃

环境湿度

5~95%RH

保存环境湿度

5~95%RH

安装

直接安装在DIN46277(宽35mm)的导轨上

性能规格

项目

模拟量输入

温度输入(PT)

电流

电压

2AD2PT-A-ED

2AD2PT-V-ED

2AD2PT-A-ED

2AD2PT-V-ED

模拟量输入范围

0~20mA,4~20mA

0~5V、0~10V

测温范围

-

-100~500℃

最大输入范围

0~40mA

DC±15V

数字输出范围

12位二进制数(0~4095)

-1000~5000

分辨率

1/4095(12Bit)

0.1℃

综合精确度

1%

满量程的±0.8%

转换速度

10ms

模拟量用电源

DC24V±10%,150mA

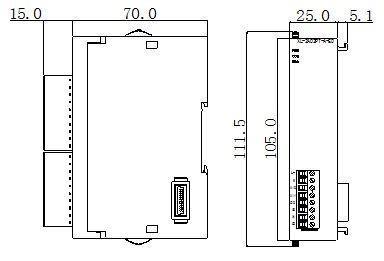

外观尺寸图(单位:mm)
