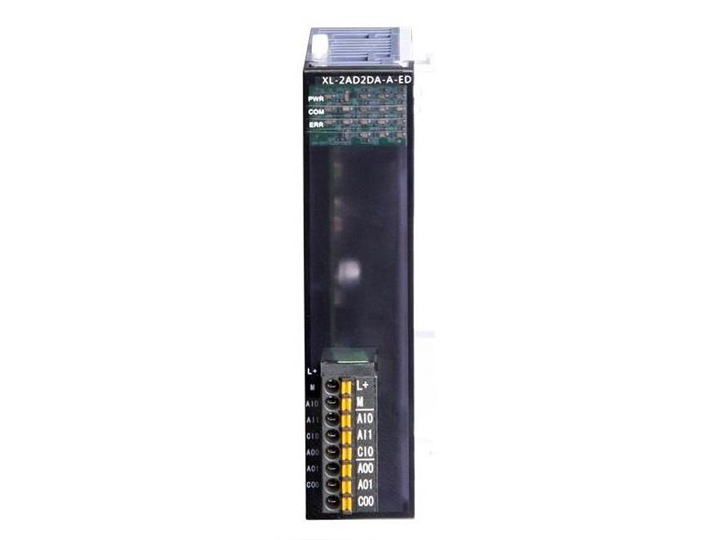

XL系列PT/DA左扩展ED模块

XL系列PT/DA左扩展ED模块
产品详情

产品特点

XL系列PLC适配模拟量输入输出左扩展模块,包含2点温度输入、2点输出规格。

XL系列PLC一般可扩展1个ED模块。

电源规格:DC24V

2通道PT100温度输入:测温范围-100~500℃,精度0.1℃

2路10位高精度模拟量输出:电压、电流可选



命名规则


1:

系列名称

XL

2:

模拟量输入点数

2

3:

指代温度输入

PT

4:

模拟量输出点数

2

5:

指代模拟量输出

DA

6:

模拟量输出类型

A:输出全部为电流型



V:输出全部为电压型

5:

指代ED模块

ED

型号一览表

型   号

功   能

XL-2PT2DA-A-ED

2通道PT100输入、2通道10bit模拟量电流输出(0~20mA、4~20mA);

XL-2PT2DA-V-ED

2通道PT100输入、2通道10bit模拟量电压输出(0~5V、0~10V);



基本规格

项  目

规  格

使用环境

无腐蚀性气体

环境温度

0℃~60℃

保存环境温度

-20~70℃

环境湿度

5~95%RH

保存环境湿度

5~95%RH

安装

直接安装在DIN46277(宽35mm)的导轨上

性能规格

项目

温度输入(PT)

模拟量输出

电流

电压

2AD2PT-A-ED

2AD2PT-V-ED

测温范围

-100~500℃

模拟量输出范围

0~20、4~20mA

外部负载电阻小于500Ω

0~5、0~10V

外部负载电阻2KΩ~1MΩ

数字输入范围

10位二进制数(0~1023)

数字输出范围

-1000~5000

-

分辨率

0.1℃

1/1024(10Bit)

综合精确度

满量程的±0.8%

1%

转换速度

10ms

模拟量用电源

DC24V±10%,150mA

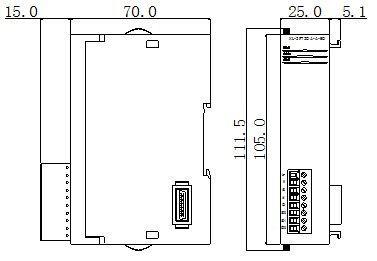

外观尺寸图(单位:mm)
